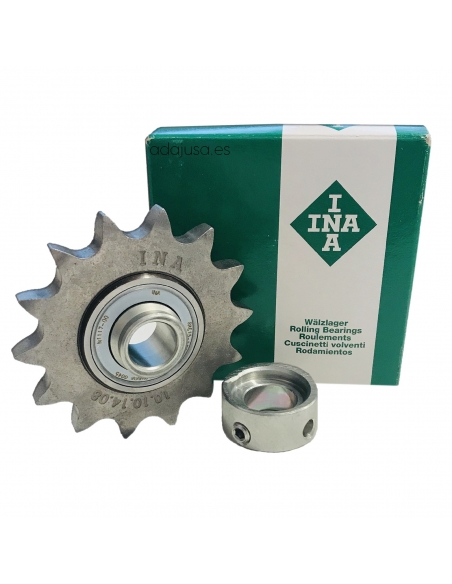

As rodas ou pinhões tensionadores para correntes INA são unidades de orientação e encaminhamento correntes, sendo válidas para correntes normais e de rolo. Servem para compensar os alongamentos do correntes, que ocorrem ao longo da vida útil pela própria operação, melhorar a suavidade do passeio e aumentar o desempenho do sistema sob altas cargas e velocidades.
As unidades são fornecidas prontas para montagem, são compostas de roda para a corrente e rolamento de esferas rígidas já montadas. As rodas de tensão para correntes são feitas de aço sintered de alta resistência. Como o anel interno do rolamento de esferas rígido é estendido em ambos os lados, não são necessários anéis separadores adicionais.
O anel interno é fixado no eixo por um anel de tensão excêntrico. A broca nesta série tem uma tolerância positiva. Desta forma, eixos nãohanizados até a tolerância iso h9 podem ser usados sob cargas e velocidades médias.
Fabricante: INA
Referência: KSR 20.L0.16.10.12.15
Dimensões:
- Diâmetro do cubo (d): 20 mm Tolerância: +0/-0,01
- Diâmetro da ponta (Dk): 107,6 mm
- Largura do tensionador (B1): 17,7 mm
- Largura do anel externo (C): 14 mm
- Espessura tensionante (C1): 15,3 mm.
- Chamfer acho (C2): 2 mm.
- Diâmetro externo (D): 47 mm.
- Diâmetro primitivo (D0): 98,1 mm.
- Diâmetro externo do tensionador (d3): 33 mm.
- Largura entre os lados (W): 3 mm
- Dennato (p): 16B
- Número de dentes (Z): 12
- Peso: 0,6 Kg.
Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
