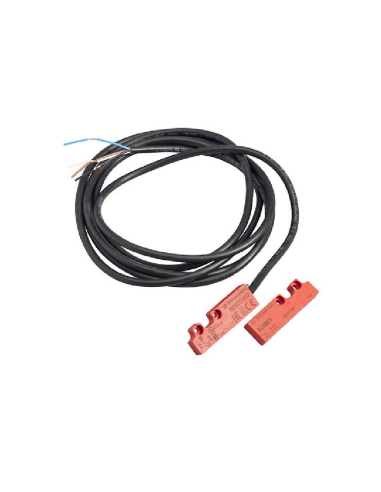

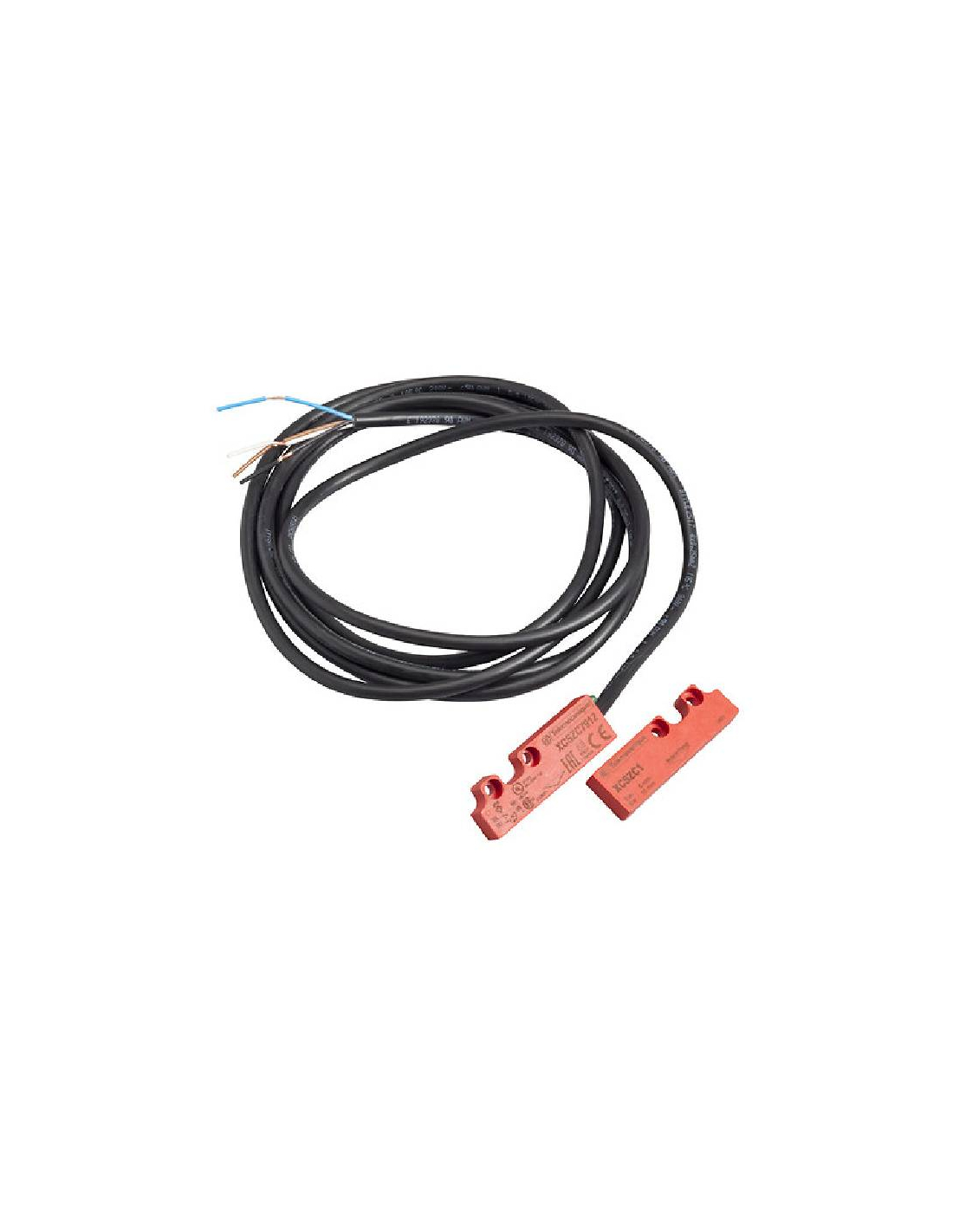

Sensor magnético codificado sem contacto XCSDMC 1NC+1NO com cabo de 5m - Telemecanique

Interruptor de segurança magnético compacto com íman codificado associado para deteção sem contacto, feito de plástico com cablagem de 5 metros de comprimento. Sensor magnético equipado com dois contactos independentes bipolares do tipo Reed 1NO + 1NC com funcionamento escalonado operado por íman codificado e com indicador de proteção LED fechada. Os contactos NC e NO mudam de estado assim que o íman se encontra a uma distância de aproximadamente 5 mm do sensor. Adequado para instalação em ambientes poeirentos com grau de proteção IP66, IP67. Para utilização com unidades de controlo de segurança.




Os interruptores magnéticos codificados têm um baixo nível de codificação de acordo com a norma EN/ISO 14119. Quando utilizados em circuitos de segurança, os contactos da tecnologia reed devem ser sempre utilizados em conjunto com uma unidade de controlo de segurança.

Os interruptores de segurança sem contacto são concebidos especificamente para máquinas industriais de baixa inércia equipadas com portas, coberturas ou protecções com alinhamento impreciso. São ideais para máquinas sujeitas a lavagens frequentes ou pulverização de líquidos, e para interruptores de segurança expostos a choques e vibrações.Melhoram a segurança durante toda a vida útil de uma máquina, garantindo ao mesmo tempo a segurança do pessoal, protegem o operador parando imediatamente qualquer movimento perigoso quando a distância entre o interrutor e o seu íman é superior a 5 mm.


Estes dispositivos foram concebidos em conformidade com as normas atualmente em vigor EN/IEC 60947-5-1, EN/ISO 13849-1, EN/IEC 62061, EN/IEC 60947-1, EN/ISO 14119, EN/IEC 60204. Com um sistema de controlo adequado e corretamente ligado, o nível máximo de segurança alcançável é: PL e de acordo com a norma EN/ISO 13849-1, categoria 4 de acordo com a norma EN/ISO 13849-1 e SIL 3 de acordo com a norma EN/IEC 61508.

Caraterísticas:

• Fabricante: Telemecanique
• N.º de ref.: XCSDMC5915
• SÉRIE XCSDMC
• Design: Retangular, compacto
• Tipo e composição dos contactos: 1 NF + 1 NA
• Funcionamento dos contactos: Em degrau
• Material da caixa: Termoplástico (PBT)
• Material do cabo: PVC (ROHS)
• Dimensões: 51x16x7 mm
• Ligação eléctrica: Pré-cablado
• Composição do cabo: 4 x 0,25mm² Comprimento do cabo: 5m
• Comprimento do cabo: 5m
• Número de postes: 2
• Sinalização local: 1 LED
• Direcções de aproximação: 3 direcções
• Tensão nominal de funcionamento: 24Vdc
• Tensão nominal de isolamento: 100Vdc
• Distância de funcionamento garantida: 5mm
• Distância de disparo garantida: 15mm
• Corrente nominal de funcionamento: 100mA
• Durabilidade eléctrica: 1200000 ciclos
• Temperatura de funcionamento: -25...85°C
• Grau de proteção: IP66 de acordo com a norma IEC 60529 / IP67 de acordo com a norma IEC 60529
• Peso: 0,101 kg
• Nível máximo de segurança (*): PL=e, categoria 4 de acordo com a norma EN/ISO 13849-1 e SIL 3 de acordo com a norma EN/IEC 61508
• Normas: IEC 60947-5-1, IEC 60204-1, CSA C22.2 No 14, ISO 12100, UL 508, ISO 14119
• Certificações: CE, CSA, UL

Dimensões:

(1) Rebaixamento: Ø 6 x 3,5 mm



Montagem:







Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos".

Material para uso profissional, deve ser instalado por pessoal qualificado em conformidade com os regulamentos em vigor no local de instalação.
