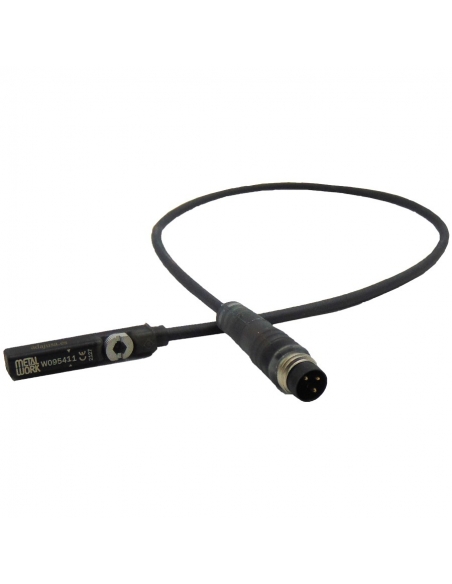

Sensor magnético quadrado T7 com conector M8 para montagem em cilindros pneumáticos. Fios tipo reed 2. O detector tem para conexão um cabo de saída de 30 mm de comprimento terminado em um conector M8 fêmea.
Este sensor tem a característica de ser capaz de ser montado no slot do cilindro de cima, ou seja, as cabeças do cilindro não precisam de uma abertura.
Fixado por um parafuso que pressiona contra a parte inferior do sulco T, o parafuso de fixação é para uma chave allen de 1,5 mm. O sensor pode ser instalado em qualquer cilindro ou componente com ranhuras T tradicionais.
Características do detector magnético:
- Fabricante: Metal Work.
- Referência do fabricante: W095411
- Tipo de contato: Reed NO (Normalmente aberto).
- Tensão de alimentação (Ub): 10 ÷ 30 Vac/dc.
- Potência (W): 3.
- Potência máxima (W): 6.
- Corrente de saída (mA): ≤ 100.
- Frequência de comutação (Hz): ≤ 400.
- Proteção contra curto-circuito: NÃO.
- Proteção contra sobrecarga: NÃO.
- Regulamentos: CE, EN60947-5-2
- Indicador de status de led de cor: Amarelo.
- Sensibilidade magnética: 2,8mT±25%.
- Frequência: ≤ 0,1mT.
- Grau de proteção (de acordo com EN60529): IP67.
- Temperatura de trabalho (ºC): -25÷70.
- Material da cápsula do sensor: PA66 + PA61/6T.
- Tipo de conector: M8x1
- Tipo de cabo de conexão com M8x1: Poliuretano; 2 x 0,14 mm2
- Número de motoristas: 2.
Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
