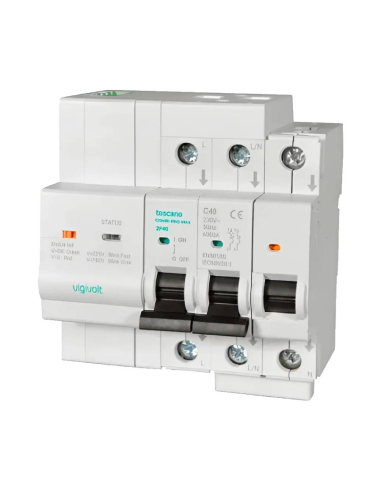

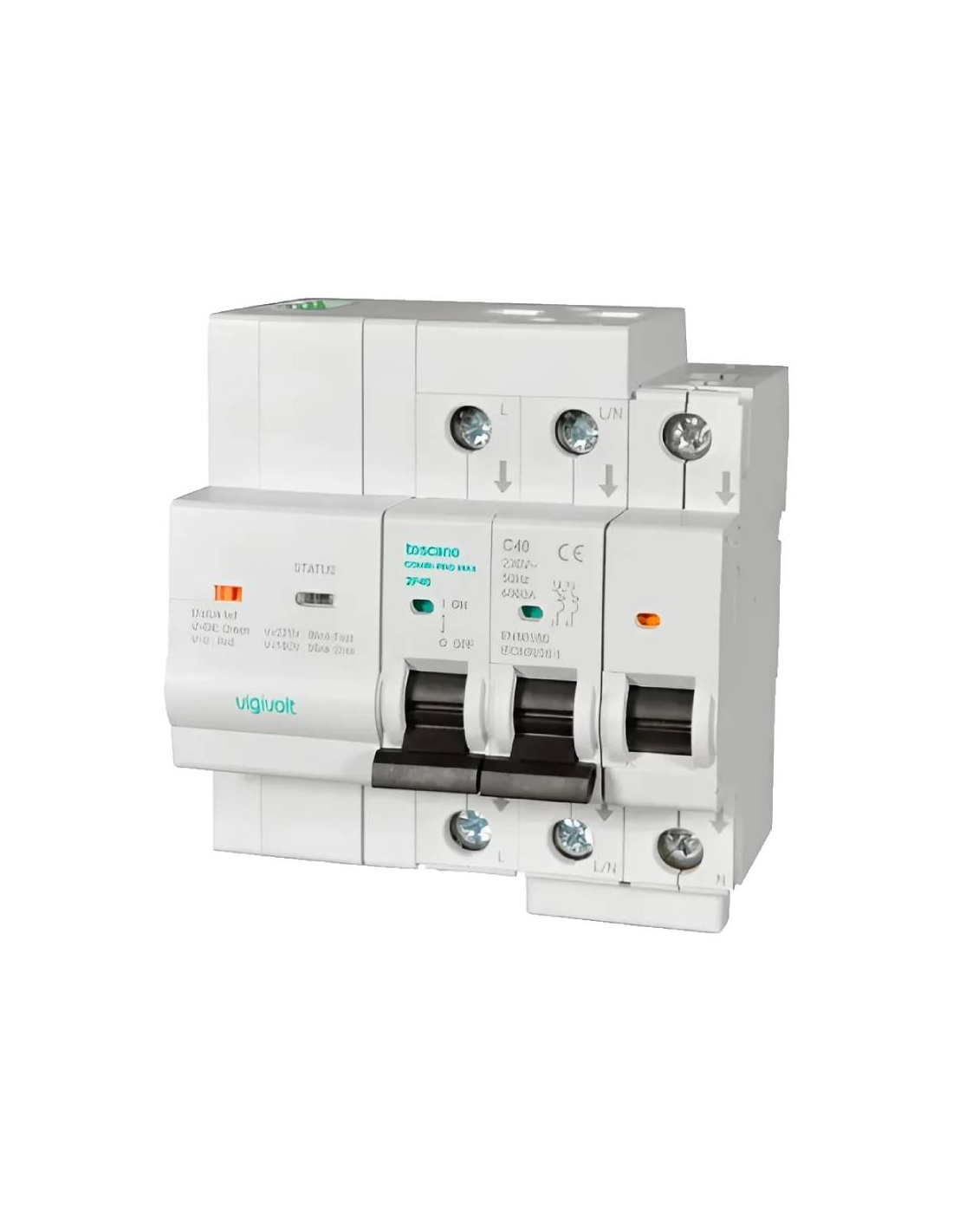

O COMBI-PRO-MAX é um equipamento compacto para instalações com painéis solares onde é necessário o funcionamento em modo de reserva. Integra proteção por disjuntor IGA 4x40A e proteção contra sobretensões permanentes com reconexão automática quando a rede volta a estar operacional, evitando assim a necessidade de colocar um protetor contra sobretensões antes do equipamento e poupando espaço ao eliminar um elemento no painel.
Os sistemas de Backup permitem manter, a partir do autoconsumo, o fornecimento de energia em habitações e instalações em caso de cortes ou falhas no fornecimento de eletricidade. A integração destes sistemas é muito útil e importante em qualquer instalação fotovoltaica onde se procure autonomia, eficiência e rentabilidade. Estes sistemas, também conhecidos como sistemas de emergência ou sistemas de reserva de energia, permitem que equipamentos críticos e indispensáveis continuem a funcionar em caso de cortes de energia. Combinam painéis solares e baterias onde a energia solar captada durante o dia é acumulada para ser utilizada mais tarde quando for necessária, garantindo assim o fornecimento de eletricidade após a sua geração quando a produção solar não é suficiente. Mas o funcionamento das baterias, ou seja, poder utilizar a energia acumulada nas mesmas, só é possível através do inversor, pelo que se houver uma falha na rede eléctrica, o inversor e a bateria deixarão de funcionar e a energia acumulada não poderá ser utilizada eficazmente.
É nestes casos que o COMBI-PRO-MAX actua; monitoriza ininterruptamente a tensão da rede e quando detecta uma falha ou corte de energia na rede eléctrica, desliga as cargas a jusante da rede de alimentação, liga o neutro do inversor solar à terra e envia o sinal de ativação do modo ilha para o inversor, activando novamente a alimentação destas cargas. Quando a alimentação eléctrica voltar ao normal, durante pelo menos 3 minutos, o equipamento desactivará o sinal de modo ilha e voltará a ligar as cargas a jusante do COMBI-PRO-MAX à rede principal.
Permite a alimentação e funcionamento de todas as cargas ou apenas das cargas críticas, permitindo o funcionamento em modo de backup total ou backup de cargas críticas.
Perda de alimentação: Quando a alimentação da rede é perdida, o equipamento acciona o IGA desligando as cargas ligadas a jusante do mesmo, ligando simultaneamente o neutro do inversor à terra, após o que será ativado o sinal de ativação do modo ilha do inversor. Neste modo de funcionamento, o manípulo do IGA pode ser levantado manualmente, de modo a que, em caso de perda de alimentação por excesso de consumo, a instalação possa ser reposta.
Sobretensão e subtensão: Quando a tensão excede ou desce abaixo dos limites estabelecidos na norma (UNE-EN50550), o equipamento acciona o IGA. Uma vez disparado, o modo de ilha do inversor será ativado da mesma forma que se produz uma falta de energia, exceto que neste caso o manípulo não pode ser levantado manualmente. Quando a tensão recupera dentro das margens estabelecidas e se mantém durante pelo menos 3 minutos, o equipamento reiniciará o IGA reconectando a tensão à rede.
Interruptor de modo: Dispõe de um interrutor que permite colocar a instalação em modo de ilha forçada, o que permite verificar a instalação, efetuar manutenções ou outras verificações.
Indicador de estado: Dispõe de uma luz piloto LED que indica o estado da tensão de entrada e o modo de ilha.
Caraterísticas:
- Fabricante: Toscano
- Número de peça: COMBI-PRO-MAX-4P40
- Código do produto: 10004945
- Controlo e proteção para sistemas de backup
- Ativação do modo de backup: Saída de ativação do modo de backup (cargas totais/críticas) para o inversor
- Funcionamento em ilha: desliga o sistema de autoconsumo da rede
- União Neutro-terra: evita o neutro flutuante como indicado no ITCBT-08
- Compatível com os inversores Kostal PLENTICORE G3, Huawei SUN2000
Especificações técnicas
- Tensão nominal: 400Vac, 50/60Hz
- Potência máxima: 9kW
- Consumo de energia: 0,3W
- Condições ambientais: -25ºC a +55ºC / 80% RH
- Grau de proteção: IP20
- Fixação: calha DIN
- Número de módulos: 8
- Modelos de inversores testados: HUAWEI SUN2000-(2KTL-6KTL)-L1, Huawei SUN2000-(8K-10K)-LC0, Huawei SUN2000-(3KTL-12KTL)-M1, Kostal Plenticore G3
Modo ilha:
- Tempo de resposta: 2s
- Tempo de religação: 180s
- Contacto12Vac/dc, 0,1A
Permanente:
- Tensão de disparo: De acordo com a norma UNE-EN50550/63052 IEC-63052:2019
- Tempo de resposta à sobretensão: De acordo com a norma UNE-EN50550/63052 IEC-63052:2019
- Tensão de religação
Subtensão:
- Tensão de disparo
- Tempo de disparo: 2s
- Tensão de religação: > 210VAC ± 2% Tensão de reposição: > 210VAC ± 2% Tempo de reposição: 180s
- Tempo de rearme: 180s
IGA:
- Corrente nominal: 40A
- Curva: C
- Poder de corte: 6kA
Ligação
Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos".
Equipamento para uso profissional, a instalar em conformidade com a regulamentação em vigor no local de instalação.
