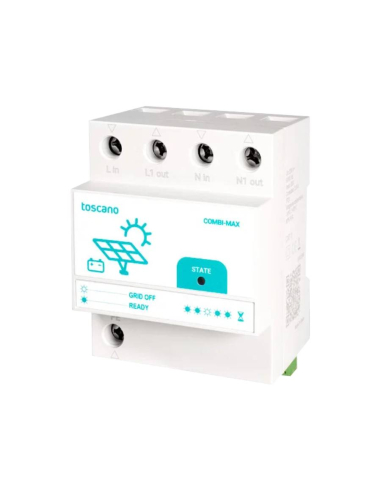

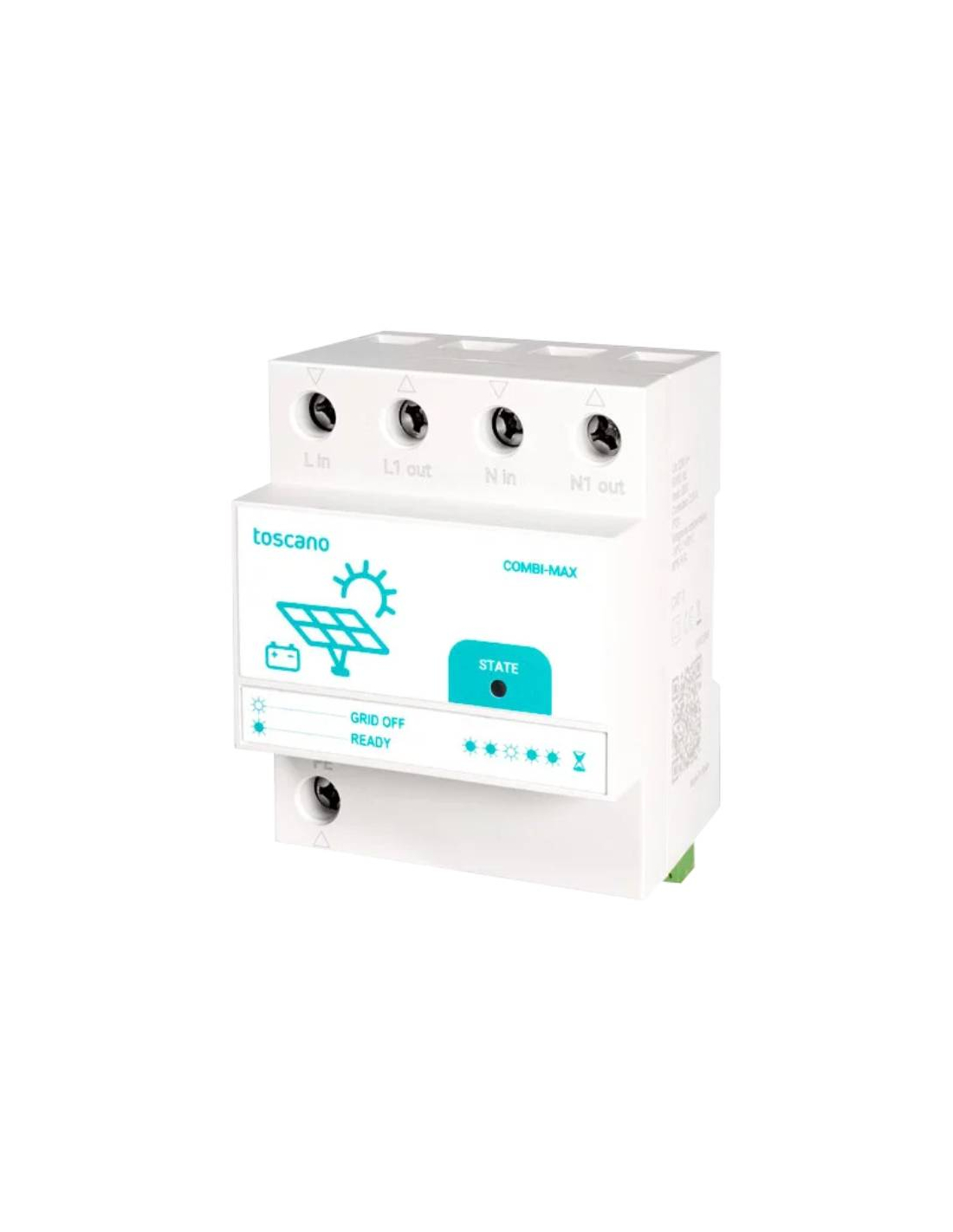

COMBI-MAX é um dispositivo compacto para instalações com painéis solares onde é necessário o funcionamento em modo de backup; os sistemas de backup permitem manter, a partir do autoconsumo, o fornecimento de energia em casas e instalações em caso de cortes ou falhas no fornecimento de eletricidade. A integração destes sistemas é muito útil e importante em qualquer instalação fotovoltaica onde se pretenda autonomia, eficiência e rentabilidade.
Estes sistemas, também conhecidos como sistemas de emergência ou sistemas de reserva de energia, permitem que equipamentos críticos e indispensáveis continuem a funcionar em caso de cortes de energia. Combinam painéis solares e baterias onde a energia solar captada durante o dia é acumulada para ser utilizada mais tarde quando for necessária, garantindo assim o fornecimento de eletricidade após a sua geração quando a produção solar não é suficiente. Mas o funcionamento das baterias, ou seja, poder utilizar a energia acumulada nas mesmas, só é possível através do inversor, pelo que se houver uma falha na rede eléctrica, o inversor e a bateria deixarão de funcionar e a energia acumulada não poderá ser utilizada eficazmente.
É nestes casos que o COMBI-MAX actua; monitoriza ininterruptamente a tensão da rede e quando detecta uma falha ou corte de energia na rede eléctrica, desliga a instalação fotovoltaica da rede principal e envia um sinal ao inversor para ativar o modo de funcionamento Backup. Este equipamento detecta o incidente e isola automaticamente a instalação fotovoltaica da rede eléctrica principal, conforme exigido pelas normas ITC-40, passando a instalação para o modo Backup e tornando-a totalmente autossuficiente. É a energia acumulada nas baterias que fornecerá 100% da energia à instalação.
O COMBI-MAX permite a alimentação e funcionamento de todas as cargas ou apenas das cargas críticas, permitindo o funcionamento em modo de Backup total ou Backup para as cargas críticas
A reconexão à rede principal ocorrerá assim que a tensão for restabelecida e se mantiver dentro do intervalo normal durante pelo menos três minutos, desactivando automaticamente o modo de backup do inversor e reconectando a instalação à rede.
Caraterísticas:
- Fabricante: Toscano
- Referência: COMBI-MAX
- Código: 10005140
- Controlo e proteção para sistemas de backup
- Ativação do modo de backup: Saída de ativação do modo de backup (cargas totais/críticas) para o inversor
- Funcionamento em ilha: desliga o sistema de autoconsumo da rede
- União Neutro-Terra: evita neutro flutuante de acordo com ITCBT-08
- Compatível com os inversores Fronius GEN24, Huawei SUN2000, Kostal PLENTICORE G3
- Dupla saída de controlo
Especificações técnicas
- Tensão nominal: 230Vac, 50/60Hz
- Potência máxima: 9kW
- Consumo de energia: 2.5W
- Condições ambientais: -10ºC a +55ºC / 80% RH
- Grau de proteção: IP20
- Fixação: calha DIN
- Número de módulos: 4
- Modelos de inversores testados: HUAWEI SUN2000-(2KTL-6KTL)-L1, HUAWEI SUN2000-(8K-10K)-LC0, FRONIUS PRIMO GEN24, Kostal PLENTICORE G3
Ligação
Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos".
Equipamento para uso profissional, a instalar em conformidade com a regulamentação em vigor no local de instalação.
