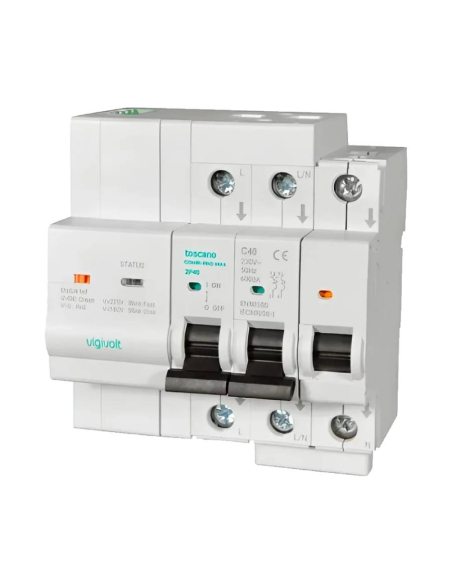

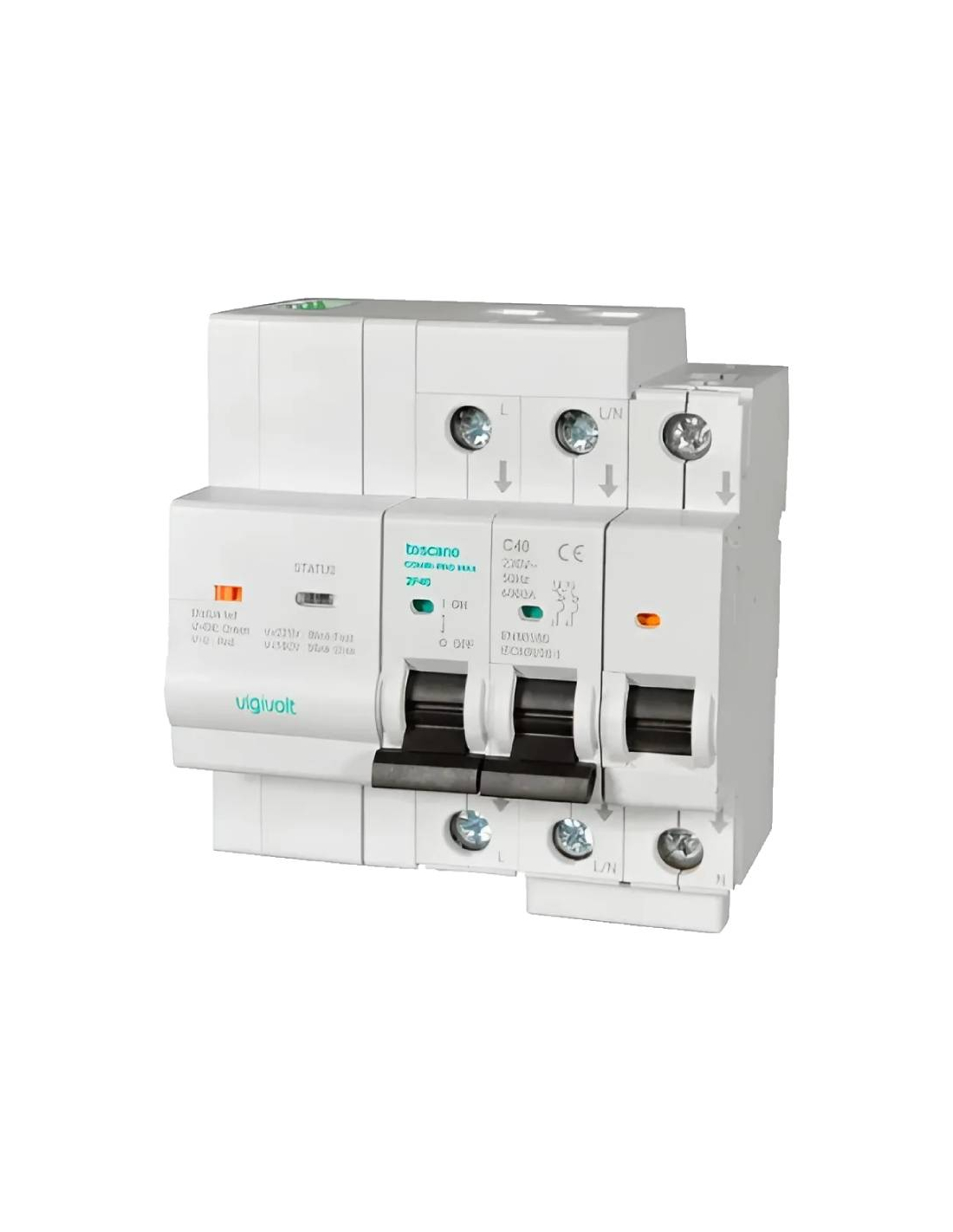

O COMBI-PRO-MAX é um equipamento compacto para instalações com painéis solares onde é necessário o funcionamento em modo de reserva. Integra proteção magnetotérmica através de um IGA 2x25A e proteção contra sobretensões permanentes com reconexão automática quando a rede volta a estar operacional, evitando assim a necessidade de colocar um protetor contra sobretensões antes do equipamento e poupando espaço ao eliminar um elemento no painel.
Os sistemas de backup permitem manter, a partir do autoconsumo, o fornecimento de energia em habitações e instalações em caso de cortes ou falhas no fornecimento de eletricidade. A integração destes sistemas é muito útil e importante em qualquer instalação fotovoltaica onde se procure autonomia, eficiência e rentabilidade. Estes sistemas, também conhecidos como sistemas de emergência ou sistemas de reserva de energia, permitem que equipamentos críticos e indispensáveis continuem a funcionar em caso de cortes de energia. Combinam painéis solares e baterias onde a energia solar captada durante o dia é acumulada para ser utilizada mais tarde quando for necessária, garantindo assim o fornecimento de eletricidade após a sua geração quando a produção solar não é suficiente. Mas o funcionamento das baterias, ou seja, poder utilizar a energia acumulada nas mesmas, só é possível através do inversor, pelo que se houver uma falha na rede eléctrica, o inversor e a bateria deixarão de funcionar e a energia acumulada não poderá ser utilizada eficazmente.
É nestes casos que o COMBI-PRO-MAX actua; monitoriza ininterruptamente a tensão da rede e quando detecta uma falha ou corte de energia na rede eléctrica, desliga as cargas a jusante da rede de alimentação, liga o neutro do inversor solar à terra e envia o sinal de ativação do modo ilha para o inversor, activando novamente a alimentação destas cargas. Quando a alimentação eléctrica voltar ao normal, durante pelo menos 3 minutos, o equipamento desactivará o sinal de modo ilha e voltará a ligar as cargas a jusante do COMBI-PRO-MAX à rede principal.
Permite a alimentação e funcionamento de todas as cargas ou apenas das cargas críticas, permitindo o funcionamento em modo de backup total ou backup de cargas críticas.
Perda de alimentação: Quando a alimentação da rede é perdida, o equipamento acciona o IGA desligando as cargas ligadas a jusante do mesmo, ligando simultaneamente o neutro do inversor à terra, após o que será ativado o sinal de ativação do modo ilha do inversor. Neste modo de funcionamento, o manípulo do IGA pode ser levantado manualmente, de modo a que, no caso de a perda de potência se dever a um sobreconsumo, a instalação possa ser reposta.
Sobretensão e subtensão: Quando a tensão ultrapassa ou desce abaixo dos limites estabelecidos na norma (UNE-EN50550), o equipamento acciona o IGA. Uma vez disparado, o modo de ilha do inversor será ativado da mesma forma que se produz uma falta de energia, exceto que neste caso o manípulo não pode ser levantado manualmente. Quando a tensão recupera dentro das margens estabelecidas e se mantém durante pelo menos 3 minutos, o equipamento reiniciará o IGA reconectando a tensão à rede.
Interruptor de modo: Dispõe de um interrutor que permite colocar a instalação em modo de ilha forçada, o que permite verificar a instalação, efetuar manutenções ou outras verificações.
Indicador de estado: Dispõe de uma luz piloto LED que indica o estado da tensão de entrada e o modo de ilha.
Caraterísticas:
- Fabricante: Toscano
- Número de peça: COMBI-PRO-MAX-2P25
- Código do produto: 10004921
- Controlo e proteção para sistemas de backup
- Ativação do modo de backup: Saída de ativação do modo de backup (cargas totais/críticas) para o inversor
- Funcionamento em ilha: desliga o sistema de autoconsumo da rede
- União Neutro-terra: evita o neutro flutuante, conforme especificado no ITCBT-08
- Modelos de inversores Huawei testados: SUN2000-2KTL-L1, SUN2000-3KTL-L1, SUN2000-3.68KTL-L1, SUN2000-4KTL-L1, SUN2000-4.6KTL-L1, SUN2000-5KTL-L1, SUN2000-6KTL-L1, SUN2000-8K-LC0, SUN2000-10K-LC0, SUN2000-3KTL-M1, SUN2000-4KTL-M1, SUN2000-5KTL-M1, SUN2000-6KTL-M1, SUN2000-8KTL-M1, SUN2000-10KTL-M1, SUN2000-3K-LB0, SUN2000-3.68K-LB0, SUN2000-4K-LB0, SUN2000-4.6K-LB0, SUN2000-5K-LB0, SUN2000-6K-LB0, SUN2000-12K-MB0, SUN2000-15K-MB0, SUN2000-17K-MB0, SUN2000-20K-MB0, SUN2000-25K-MB0
- Modelos de inversores Kostal Plenticore G3 verificados: S-4 kW, S-5,5 kW, S-7 kW, M-8,5 kW, M-10 kW, M-12,5 kW, L-15 kW, L-17,5 kW, L-20 kW
- Modelos de inversores Kostal Plenticore MP G3 verificados: S-3 kW, S-3,6 kW, S-4 kW, M-4,6 kW, M-5 kW, M-6 kW, M-7 kW
- Modelos de inversores Growatt verificados: MIN2500TL-XH, MIN3000TL-XH, MIN3600TL-XH, MIN4200TL-XH, MIN4600TL-XH, MIN5000TL-XH, MIN6000TL-XH
- Outros inversores híbridos que têm a opção de se isolarem através de um contacto sem energia devem funcionar com sistemas de reserva, mas ainda não foram verificados. É de notar que nem todos os inversores no mercado suportam o modo de ilha. Para além disso, existem outros inversores que já têm a sua própria saída de reserva.
- Microinversores: não foi verificado.
Especificações técnicas
- Tensão nominal: 240Vac (L/N)/(L/L), 50/60Hz
- Potência máxima: 9kW
- Consumo de energia: 0.3W
- Condições ambientais: -25ºC a +55ºC / 80% RH
- Grau de proteção: IP20
- Montagem: calha DIN
- Número de módulos: 5
Modo ilha:
- Tempo de resposta: 2s
- Tempo de religação: 180s
- Contacto12Vac/dc, 0,1A
Permanente:
- Tensão de disparo: De acordo com a norma UNE-EN50550/63052 IEC-63052:2019
- Tempo de resposta à sobretensão: De acordo com a norma UNE-EN50550/63052 IEC-63052:2019
- Tensão de religação
Subtensão:
- Tensão de disparo
- Tempo de disparo: 2s
- Tensão de religação: > 210VAC ± 2% Tensão de reposição: > 210VAC ± 2% Tempo de reposição: 180s
- Tempo de rearme: 180s
IGA:
- Corrente nominal: 25A
- Curva: C
- Poder de corte: 6kA
Ligação
Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos".
Equipamento para uso profissional, a instalar em conformidade com a regulamentação em vigor no local de instalação.
