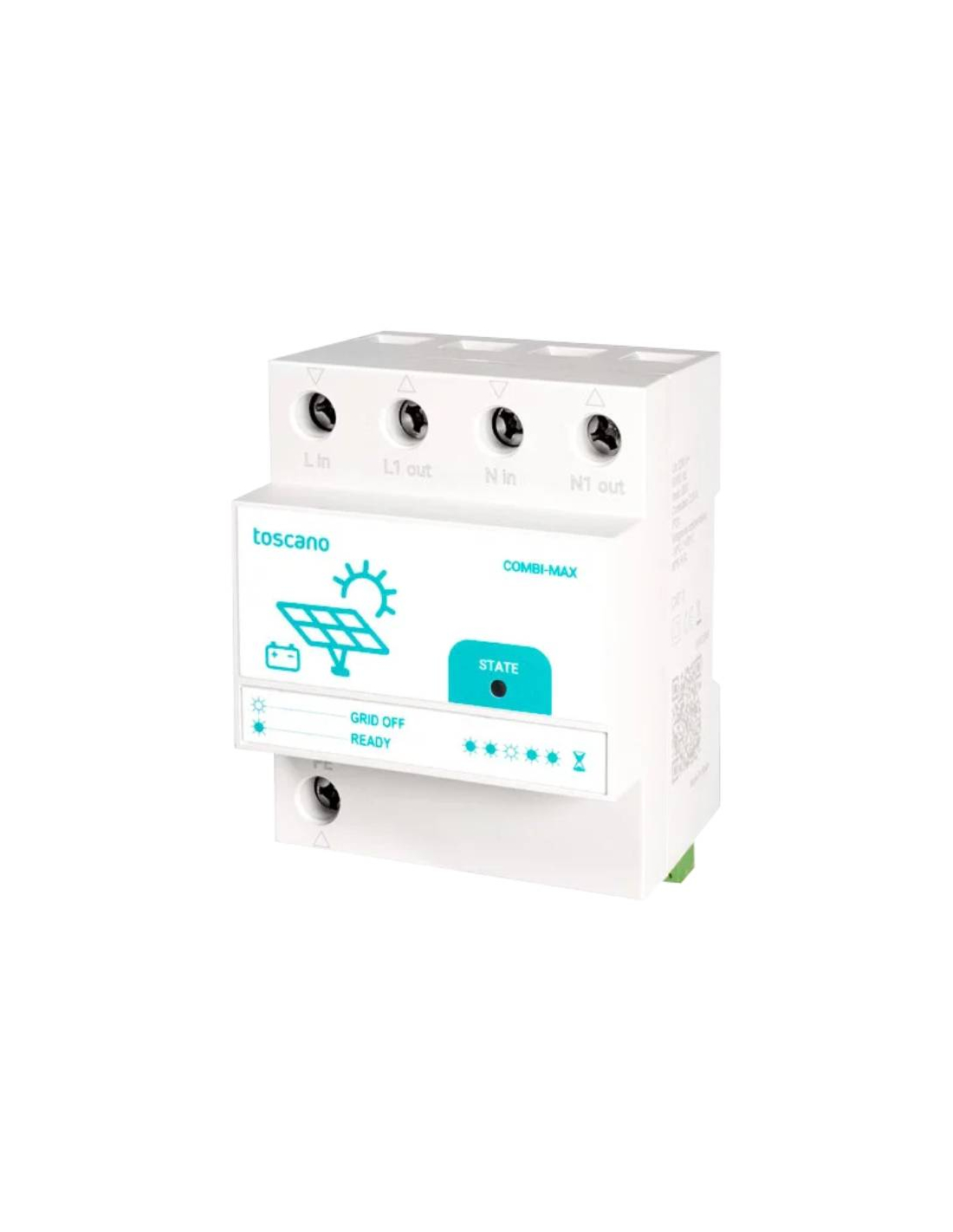

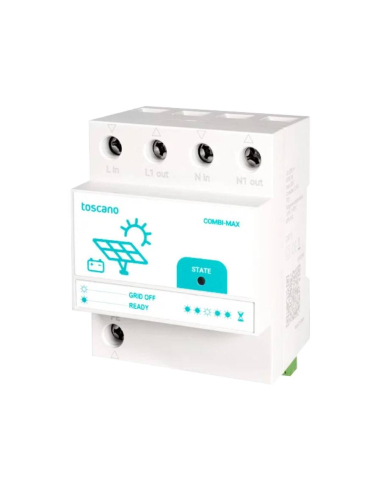

COMBI-MAX é um dispositivo compacto para instalações com painéis solares onde é necessário o funcionamento em modo de backup; os sistemas de backup permitem manter, a partir do autoconsumo, o fornecimento de energia em habitações e instalações em caso de cortes ou falhas no fornecimento de eletricidade. A integração destes sistemas é muito útil e importante em qualquer instalação fotovoltaica onde se pretenda autonomia, eficiência e rentabilidade.
Estes sistemas, também conhecidos como sistemas de emergência ou sistemas de reserva de energia, permitem que equipamentos críticos e indispensáveis continuem a funcionar em caso de cortes de energia. Combinam painéis solares e baterias onde a energia solar captada durante o dia é acumulada para ser utilizada mais tarde quando for necessária, garantindo assim o fornecimento de eletricidade após a sua geração quando a produção solar não é suficiente. Mas o funcionamento das baterias, ou seja, poder utilizar a energia acumulada nas mesmas, só é possível através do inversor, pelo que se houver uma falha na rede eléctrica, o inversor e a bateria deixarão de funcionar e a energia acumulada não poderá ser utilizada eficazmente.
É nestes casos que o COMBI-MAX actua; monitoriza ininterruptamente a tensão da rede e quando detecta uma falha ou corte de energia na rede eléctrica, desliga a instalação fotovoltaica da rede principal e envia um sinal ao inversor para ativar o modo de funcionamento Backup. Este equipamento detecta o incidente e isola automaticamente a instalação fotovoltaica da rede eléctrica principal, conforme exigido pelas normas ITC-40, passando a instalação para o modo Backup e tornando-a totalmente autossuficiente. É a energia acumulada nas baterias que fornecerá 100% da energia à instalação.
O COMBI-MAX permite a alimentação e funcionamento de todas as cargas ou apenas das cargas críticas, uma vez que permite o funcionamento em modo de Backup total ou Backup para cargas críticas
A reconexão à rede principal ocorrerá assim que a tensão for restabelecida e se mantiver dentro do intervalo normal durante pelo menos três minutos, desactivando automaticamente o modo de backup do inversor e reconectando a instalação à rede.
Caraterísticas:
- Fabricante: Toscano
- Referência: COMBI-MAX
- Código: 10005140
- Controlo e proteção para sistemas de backup
- Ativação do modo de backup: Saída de ativação do modo de backup (cargas totais/críticas) para o inversor
- Funcionamento em ilha: desliga o sistema de autoconsumo da rede eléctrica
- União Neutro-terra: evita o neutro flutuante como indicado no ITCBT-08
- Dupla saída de controlo
- Modelos de inversores Huawei testados: SUN2000-2KTL-L1, SUN2000-3KTL-L1, SUN2000-3.68KTL-L1, SUN2000-4KTL-L1, SUN2000-4.6KTL-L1, SUN2000-5KTL-L1, SUN2000-6KTL-L1, SUN2000-8K-LC0, SUN2000-10K-LC0, SUN2000-3K-LB0, SUN2000-3.68K-LB0, SUN2000-4K-LB0, SUN2000-4.6K-LB0, SUN2000-5K-LB0, SUN2000-6K-LB0, SUN2000-6K-LB0
- Modelos de inversores Fronius GEN24 Plus verificados: Primo GEN24 3.0 Plus, Primo GEN24 3.6 Plus, Primo GEN24 4.0 Plus, Primo GEN24 4.6 Plus, Primo GEN24 5.0 Plus, Primo GEN24 6.0 Plus, Symo GEN24 6.0 Plus (*), Symo GEN24 8.0 Plus (*), Symo GEN24 10.0 Plus (*)
- Modelos de inversores Kostal Plenticore G3 verificados: S-4 kW, S-5,5 kW, S-7 kW, M-8,5 kW, M-10 kW, M-12,5 kW, L-15 kW, L-17,5 kW, L- 20 kW
- Modelos de inversores Growatt verificados: MIN2500TL-XH, MIN3000TL-XH, MIN3600TL-XH, MIN4200TL-XH, MIN4600TL-XH, MIN5000TL-XH, MIN6000TL-XH
- Outros inversores híbridos que têm a opção de se isolarem através de um contacto sem energia devem funcionar com sistemas de reserva, mas ainda não foram verificados. É de notar que nem todos os inversores no mercado suportam o modo de ilha. Para além disso, existem outros inversores que já têm a sua própria saída de reserva.
- Microinversores: ainda não foi verificado.
(*) No caso de uma instalação trifásica, é necessário um contactor TETRAPOLAR com uma capacidade igual ou superior à potência da instalação.
Especificações técnicas
- Tensão nominal: 230Vac, 50/60Hz
- Potência máxima: 9kW
- Consumo de energia: 2,5W
- Condições ambientais: -10ºC a +55ºC / 80% RH
- Grau de proteção: IP20
- Fixação: calha DIN
- Número de módulos: 4
Ligação
Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos".
Material para uso profissional, instalar em conformidade com as normas em vigor no local de instalação.
