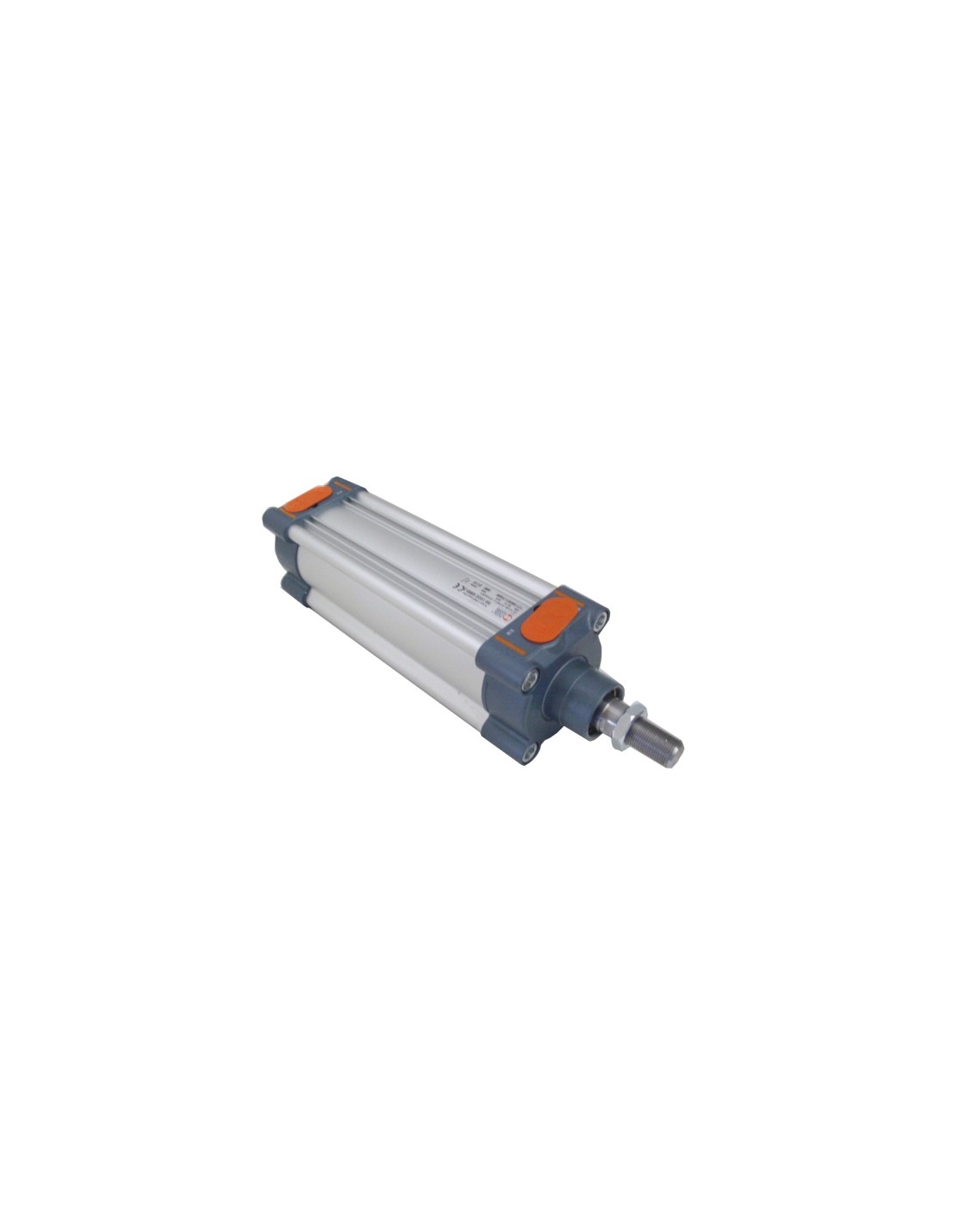

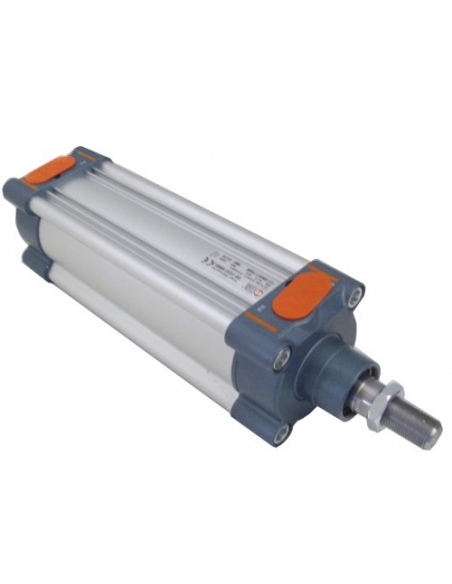

Cilindro 32x175 duplo efeito - Metal Work

Diâmetro do cilindro pneumático 32 mm curso 175mm, efeito duplo com amortecimento pneumático e preparado para detecção magnética. O cilindro pneumático é fabricado de acordo com a ISO 15552 (Ex ISO 6431), com uma jaqueta de alumínio. Haste em aço cromado. Ampla gama de acessórios para montagem pneumática do cilindro.

A série 3 fabricada pela Metal Work é totalmente compatível com a série padrão de cilindros e altamente compatível com a série "A" também fabricada pela Metal Work. Seu elaborado design de perfil de alumínio extrudado permite acomodar uma grande variedade de detectores magnéticos na ranhura e montados em suportes.

O cilindro padrão é equipado com amortecimento pneumático e juntas NBR, a pedido pode ser fornecido com juntas de poliuretano.

Características técnicas do cilindro pneumático:

• Fabricante: Metal Work.
• Referência do fabricante: 1213320175CN (1210320175CN - 121A320175CN)
• Diâmetro & Curso: .32x175 mm
• Tipo: Cilindro pneumático de duplo efeito
• Amortecedor: pneumático.
• Tipo fluido: Ar com ou sem lubrificação
• Padrão de fabricação: ISO 15552 (Ex ISO 6431)
• Pressão máxima de funcionamento: 10 Bar
• Tipo de juntas: NBR
• Temperatura de operação: -10oC a +80oC.
• Tipo de construção: Haste de aço cromado, camisa de alumínio
• Tamanho da rosca da conexão de ar: G 1/8"
• Rosca de haste: M10x1.25
• Força máxima teórica que pode desenvolver o cilindro em impulso:
  • Pressão 5 kg/cm2: 40,2.
  • Pressão 6 kg/cm2: 48,3.
  • Pressão 7 kg/cm2: 56,3.
• Força máxima teórica que pode desenvolver o cilindro para tração:
  • Pressão 5 kg/cm2: 34,6.
  • Pressão 6 kg/cm2: 41,5.
  • Pressão 7 kg/cm2: 48,4.

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha de dados clicando na guia "Arquivos Adjuntos"
