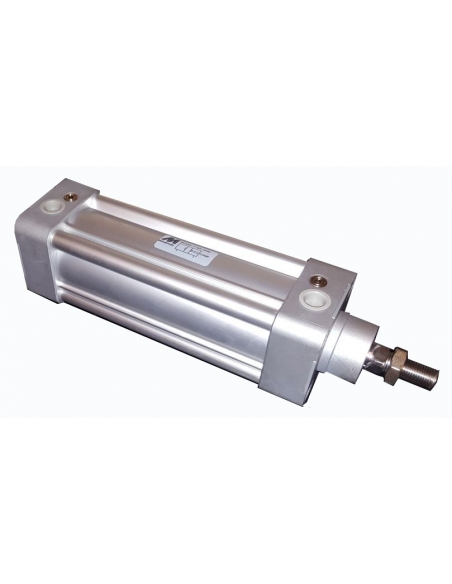

Cilindro 32x25 duplo efeito - Mindman

59,04 € IVA incluído

48,00 € imposto excl.

MCQI211032025

Diâmetro do cilindro pneumático 32x25 duplo efeito magnético. Com amortecimento pneumático, jaqueta de alumínio e vastago de aço cromado.
Referência: 281MCQI2110320025M
Simbolo cilindro amortiguacion neumatica

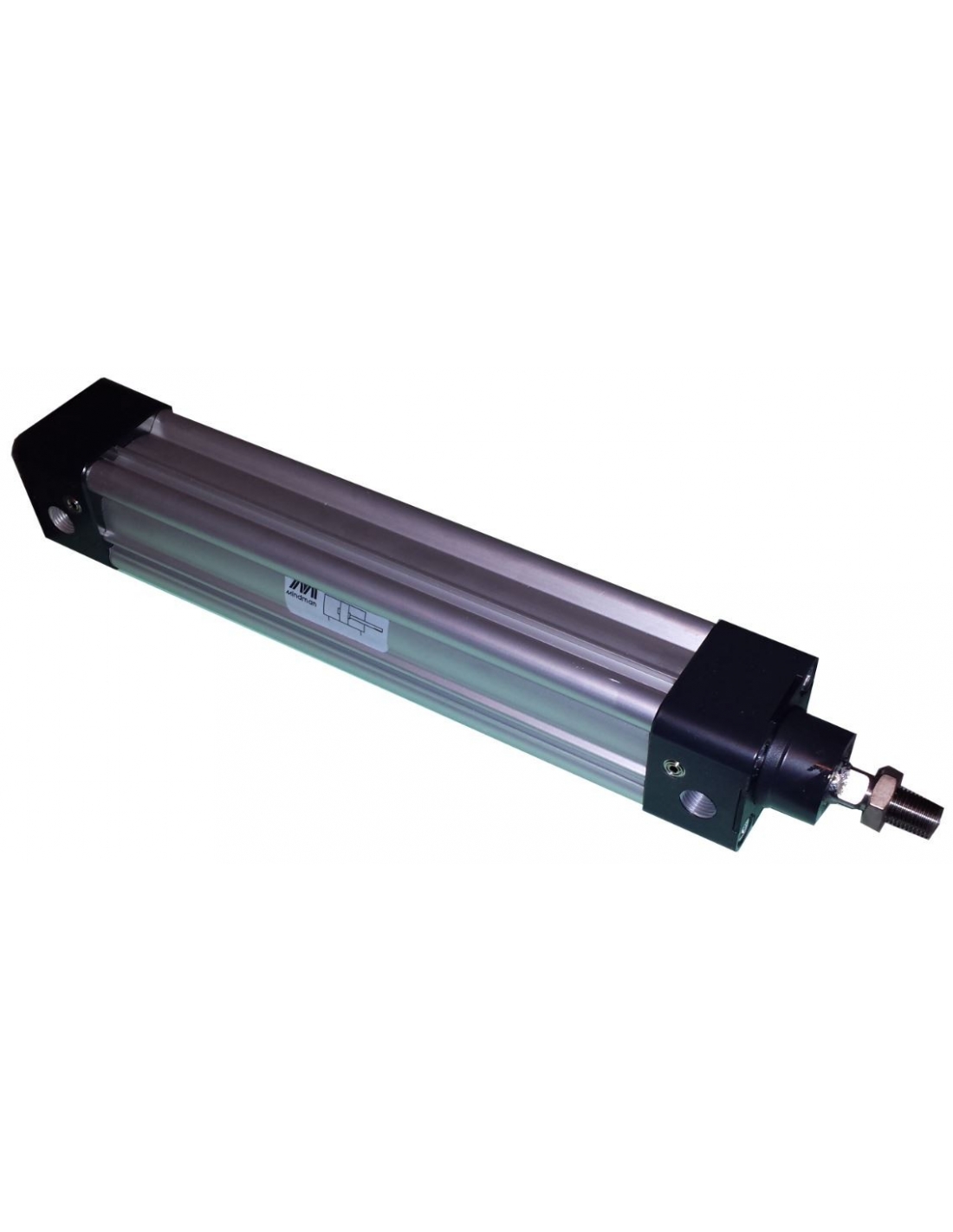

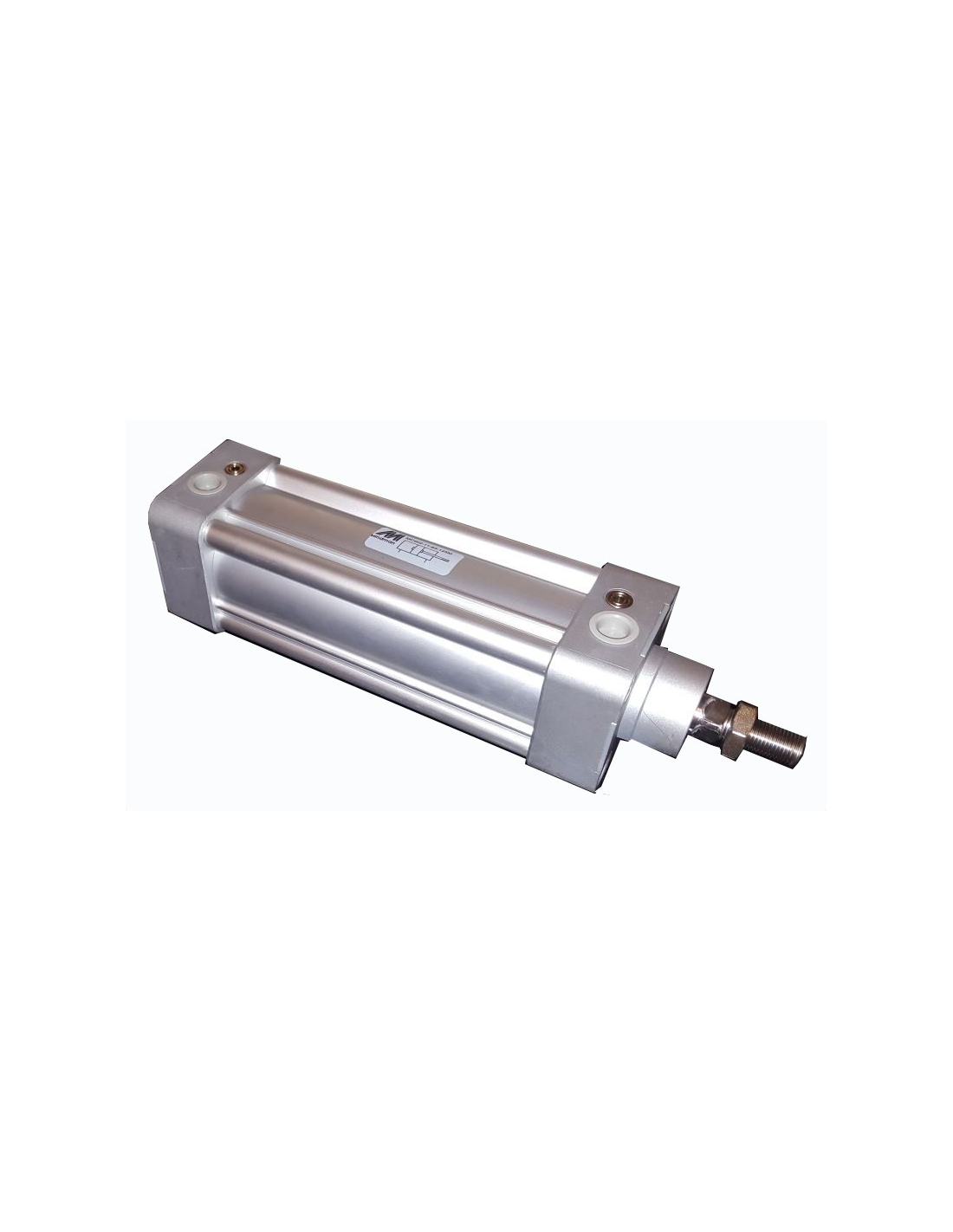

Imagem representativa para fins ilustrativos, o artigo fornecido corresponderá às especificações indicadas.

1 pergunta sobre o produto

Privacidade

Remessas

Retorna

Diâmetro do cilindro pneumático 32 mm de curso 25mm, efeito duplo com amortecimento pneumático e preparado para detecção magnética. O cilindro pneumático é fabricado de acordo com a ISO 15552 (Ex ISO 6431), com uma jaqueta de alumínio. Haste em aço cromado. Ampla gama de acessórios para montagem pneumática do cilindro.

Características técnicas do cilindro pneumático:

Fabricante: Mindman.
Referência: 281MCQI2110320025M
Diâmetro & Curso: .32x25 mm.
Tipo: Cilindro pneumático de duplo efeito.
Amortecedor: pneumático.
Tipo de fluido: Ar com ou sem lubrificação.
Padrão de fabricação: ISO 6431.
Pressão máxima de funcionamento: 10 Bar.
Tipo de juntas: NBR.
Temperatura de operação: -10oC a +80oC.
Tipo de construção: Haste de aço cromado, camisa de alumínio.
Linha Vastago: M10x1.25
Diâmetro da haste: 12mm
Segmento de conexões pneumáticas: G 1/8

Dimensiones cilindros ISO Mindman

Tabela de Forças Teóricas Máximas de Cilindros 32mm

Força de pressão 4 barras: 32,2 Kg.
Força de tração de pressão 4 barras: 27,6 Kg.
Força de pressão 6 bar: 48,3 Kg.
Força de tração de pressão 6 bar: 41,5 Kg.
Força de pressão 8 barra: 64,3 Kg.
Força de tração de pressão 8 barras: 55,3 Kg.

As forças anteriores são sempre teóricas e no sentido de impulso de haste.

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha de dados clicando na guia "Arquivos Adjuntos"

Catálogo de cilindros

Download (1.1MB)

Cilindros da ficha de dados técn

Informação sobre as características do cilindro

Download (1.02MB)

Perguntas

Questão

¿Cuantos Newtons máximos de tracción puede trabajar?

Resposta

Buenos días,

La fuerza (teórica) que un cilindro neumático puede desarrollar se calcula de multiplicar la superficie del cilindro e (en cm2) por la presión del aire (en cm2), esto es válido para el empuje.

En el caso de un cilindro de Ø32:

Presión de trabajo 5Kg/cm2

Empuje: 40,2 Kg.
Tracción: 34,6 Kg.

Presión de trabajo 6 Kg/cm2

Empuje: 48,3 Kg.
Tracción: 41,5 Kg.

Presión de trabajo: 7 Kg/cm2

Empuje: 56,3 Kg.
Tracción: 48,5 Kg.

Para calcula los Newton multiplica por 9,81.

Fuentes: Catálogos Midman y Metal Work.

Borja sobre 2016-10-24 11:56:51
