Botão de válvula preto-vermelho pneumático: 3/2 NA traseira - Metal Work

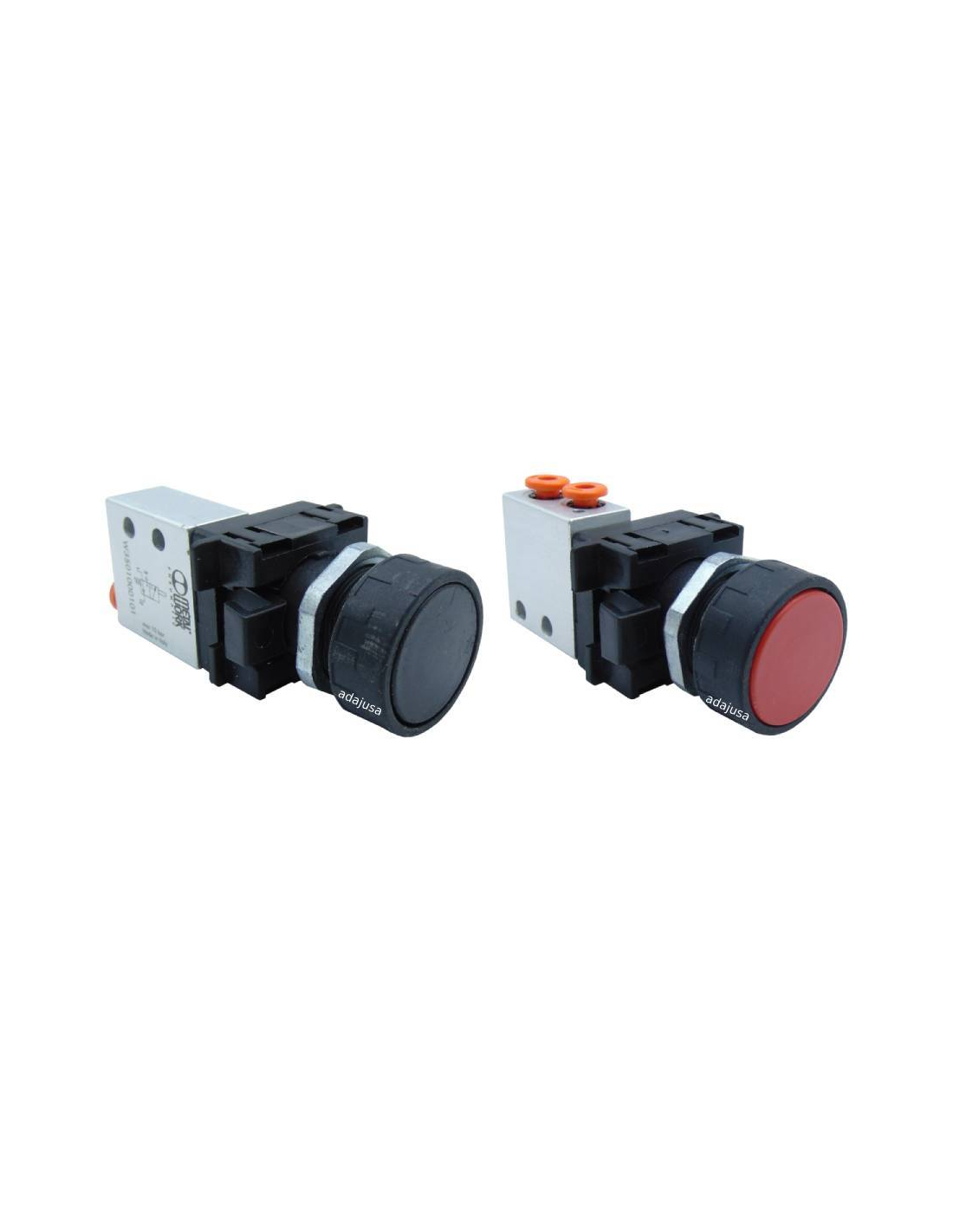

Botão com disco preto e vermelho, monoestável protegido para uso com válvulas finais pneumáticas com acionamento de botão

Extremidade pneumática operada por metal, com encaixes integrados de conexão rápida para tubo externo de 4mm. O estado da válvula de repouso no final do curso é normalmente aberto, ou seja, sem pressionar há uma presença de ar na saída, o ar pode passar, quando operado, não há mais pressão pneumática na tomada e a saída é comunicada com o escapamento para produzir a descarga de ar do circuito.

O fornecimento inclui:

• Corpo de botão

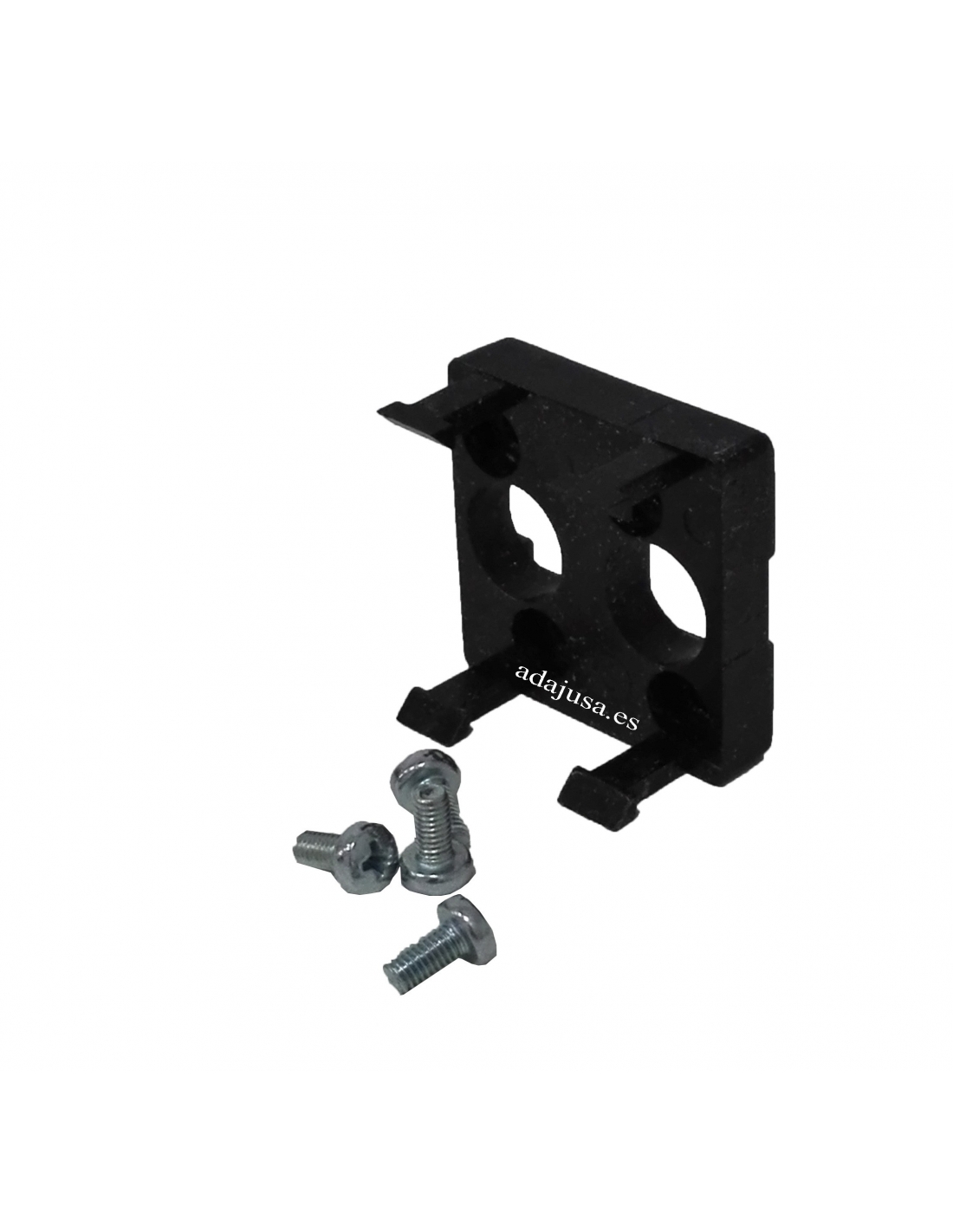

• adaptador
• noz
• 2 discos (1 preto e outro vermelho)
• Adaptador de válvula
• 4 parafusos
• Válvula de traçado na última válvula de avc do pistão dianteiro NA.

Características da válvula:

• Fabricante: Metal Work
• Tipo de válvula: 3/2 normalmente aberto (NA).
• Tipo de unidade de interruptor de limite: Pistão dianteiro metálico.
• Referência do fabricante: W3501000101
• Tipo de material: metálico.
• Acessórios: rápido para tubo 4mm localizado na parte traseira
• Instalação: em qualquer posição.

anotações:
• Para obter a função pneumática 5/2 monte uma válvula de suporte 3/2 NC e um NÃO de 3/2 no adaptador.
• Para obter a função pneumática 5/3 centros abertos, monte duas válvulas de suporte NC 3/2 no adaptador.
• Para obter a função pneumática 5/3 centros de pressão, monte duas válvulas de suporte 3/2 NO no adaptador.

Com o adaptador da válvula você pode colocar até duas válvulas ao mesmo tempo. O fornecimento inclui apenas um tipo de válvula. Se você quiser, você pode comprar outra válvula separadamente para adicioná-la ao botão.

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha de dados clicando na guia "Arquivos Adjuntos"
