star-delta starter engine 20CV 15Kw 400V c/thermal maneuver 230Vac
star-delta starter engine 20CV 15Kw 400V c/thermal maneuver 230Vac

Star-delta motor starter 15kw-20HP 400V with thermal relay and maneuver 230Vac

€177.00 Tax included

143.9 tax excl.

PK-QCX3 18A 15kw RT

Star delta starter for 20HP 15Kw motor voltage 400V., with thermal relay 12 ... 18A. Voltage of the contactor coils 230Vac.

Reference: QCX3-18A-230Vac

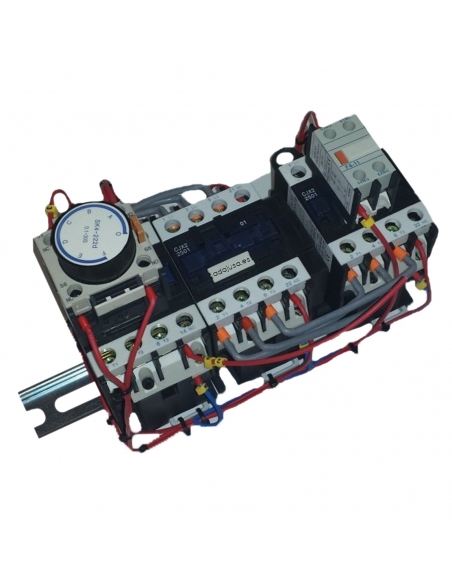

 Representative image for illustrative purposes, the supplied article will correspond to the indicated specifications.

This pack contains

1 question about the product
Privacy
Shipments
Returns


Wired star-delta starter, for electric motor of 20HP (15Kw) voltage 400V., with adjustable thermal relay between 12..18A. Switching voltage of the contactors 230Vac. The starter is supplied already assembled and wired.

The thermal relay must be regulated at an intensity 0.58 times the rated current of the motor.

Ireg=0.58 x I (motor)

The starter comprises:

  • 2 contactors 18A AC3
  • 1 12A AC3 contactor
  • Timer mounted on the line contactor
  • auxiliary camera
  • thermal relay
  • DIN rail for starter mounting

Attention: The supply only includes the thermal relay, it does not include any other type of protection, these must be ordered separately. It also does not include any type of box or envelope.

Technical characteristics:

  • Manufacturer/Supplier: Denor
  • Reference: QCX3-18A-230Vac
  • Type of starter: star delta
  • Starter power: 15 Kw (20HP)
  • Motor voltage: 400Vac
  • Coil voltage: 230Vac
  • Nominal current of the contactors: 18A and 12A in category AC3
  • Thermal relay regulation: 12 to 18 A
  • Timer regulation: 1..30 seconds



Material for professional use, install in compliance with the regulations in force at the place of installation.

Questions

Question
Buenos dias, estoy a punto de realizar la compra de un arranque estrella triangulo para un motor de 15kW (20CV) con la referencia QCX3-18A-230Vac de vuestra web y quisiera saber de antemano a cuanto tiempo tengo que configurar el temporizador para que realice el tiempo de estrella a triangulo. Muchas gracias
Answer
Buenos días.


La configuración de los temporizadores en un arrancador estrella-triángulo con contactores es crucial para asegurar un arranque suave del motor y evitar daños tanto al motor como al sistema. A continuación, te proporciono una guía general sobre los tiempos adecuados para configurar estos temporizadores:


Configuración de los Temporizadores en un Arrancador Estrella-Triángulo

1. Tiempo de Conmutación Estrella-Triángulo:

Este es el tiempo durante el cual el motor funciona en estrella antes de cambiar a la configuración en triángulo. Debe ser lo suficientemente largo para permitir que el motor alcance una velocidad segura antes de la conmutación para evitar picos de corriente elevados. El tiempo típico para esta transición suele ser de 1 a 10 segundos.

  • Motor Pequeño (menos de 5 kW): 1 a 3 segundos.
  • Motor Mediano (5 a 30 kW): 3 a 5 segundos.
  • Motor Grande (más de 30 kW): 5 a 10 segundos.
Este tiempo puede variar según el tamaño del motor y la carga, y debe ser ajustado según las recomendaciones del fabricante del motor y el arrancador.


2. Tiempo de Arranque en Estrella:

Este es el tiempo durante el cual el motor está configurado para funcionar en estrella. Durante esta fase, el motor está conectado en una configuración que reduce el voltaje aplicado y limita la corriente de arranque.

  • Tiempo Estándar: Generalmente, este tiempo es el mismo que el tiempo de conmutación estrella-triángulo, ya que el motor funciona en estrella hasta que se conmute a triángulo.

3. Consideraciones Adicionales:

  • Tipo de Carga: La naturaleza de la carga (por ejemplo, carga constante, carga variable, arranque bajo carga, etc.) puede influir en la configuración del tiempo. Si la carga es pesada, puede ser necesario un tiempo de arranque más largo en estrella.

  • Pruebas y Ajustes: Después de configurar los temporizadores, realiza pruebas en el sistema para asegurarte de que el arranque y la conmutación se realizan de manera adecuada y sin problemas. Ajusta los tiempos según sea necesario para optimizar el arranque del motor.


Resumen

  • Tiempo de Conmutación Estrella-Triángulo: Generalmente de 1 a 10 segundos, dependiendo del tamaño del motor y la carga.
  • Tiempo de Arranque en Estrella: Normalmente coincide con el tiempo de conmutación estrella-triángulo.
Asegúrate de ajustar estos tiempos basándote en las especificaciones del motor y el arrancador, y realiza pruebas para garantizar un arranque eficiente y seguro del motor.


Saludos

Adajusa
Jose on 08/30/2024 13:04:22
