Cylinder 16x75 double effect - Mindman

€34.17 Tax included

€27.78 tax excl.

MCMI110160075

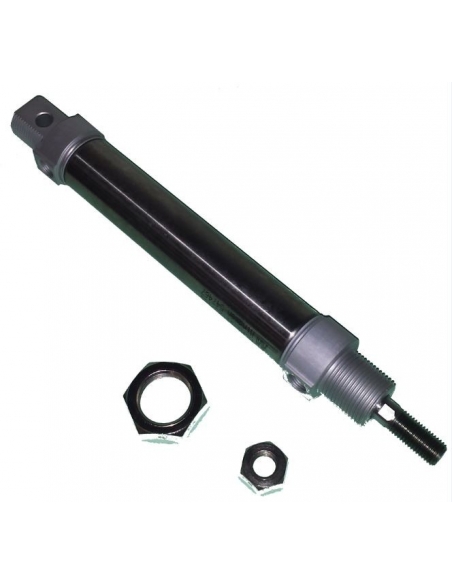

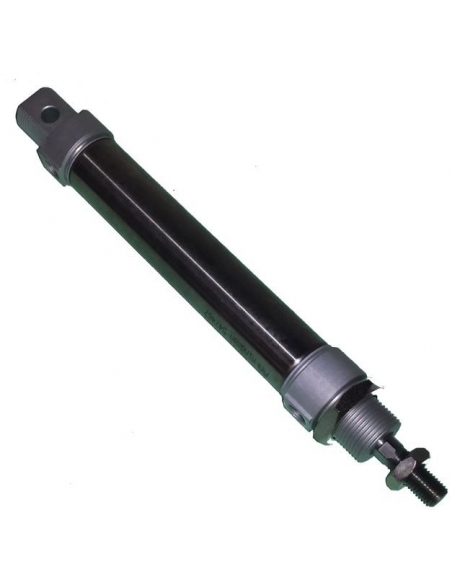

Pneumatic cylinder Ø16x75 double effect, magnetic.
Reference: 281MCMI110160075

Representative image for illustrative purposes, the article supplied will correspond to the specifications indicated.

2 questions about the product
Privacy
Shipments
Returns


Pneumatic cylinder diameter 16 mm stroke 75mm, double effect and prepared for magnetic detection. The pneumatic cylinder is manufactured according to ISO 6432, with shirt in anodized steel. Stem in chromed steel. Wide range of accessories for pneumatic cylinder mounting.

Technical characteristics of the pneumatic cylinder:

  • Manufacturer: Mindman.
  • Reference: 281MCMI110160075
  • Diameter and stroke: 16x75 mm.
  • Fitting thread: M5.
  • Type: Double-effect pneumatic cylinder.
  • Fluid type: Air with or without lubrication.
  • Manufacturing standard: ISO 6432.
  • Maximum operating pressure: 7 Bar.
  • Maximum pressure: 10 Bar.
  • Type of gaskets: NBR.
  • Operating temperature: -5oC to +60oC.
  • Type of construction: Stem and cylinder head in chromed steel, steel shirt.

For other strokes or diameters consult.

Dimensiones cilindros neumáticos 16-25mm ISO 6432


Material for professional use, install in compliance with the regulations in force at the place of installation.

To expand the information you can download the data sheet by clicking on the tab "Attachments"

Questions

Question
hola, cuantos kilos tiene de empuje,y cuantos tiene de encojimiento?
Answer

Buenos días,

La fuerza que puede dasarrollar un cilindro neumático depende de la presión. El calculo lo puede usted realizar multiplicando la superficie del cilindro, en cm2, por la presión de trabajo en kg/cm2. Con esto obtiene la fuerza teorica máxima de empuje. A la trancción tendrá usted que restarle la superficie del vastago del cilindro.

Por ejemplo, un cilindro de Ø16 trabajando a una presión de 5 bar desarrolla la siguiente fuerza teorica:

- Empuje: 10,1 Kg.

- Tracción: 7.5 Kg.

Saludos

jaime on 08/16/2018 11:55:18
Question
Nesesito un cilindro para accionar un grifo instalado en una cuba desde el tractor ....podríais ayudarme
Answer

Buenas tardes,

Con los datos aportados en imposible dar una respuesta a su pregunta, en todo caso le indico que no damos soporte a desarrollos de ingeniería o cálculos sobre el desarrollo de proyectos. Solo a cuestiones técnicas sobre el funcionamiento e instalación de los productos.

Le sugerimos que contacte con personal técnico cualificado para el desarrollo de proyectos.



Saludos

Jesús on 07/20/2018 20:07:15
