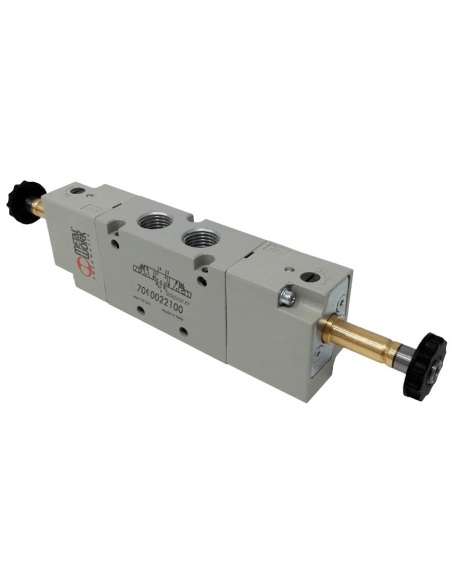

Electroválvula 3/8 5/3 centros fechados monostable - Metal Work

Electrovalvulasde 1/8" de 5 vias3 posições, centros fechados, corpo metálico, para aplicações pneumáticas de uso industrial ou geral, a aplicação mais comum é de controle de cilindros de duplo efeito.

A electrovalvula tem 3 posições com 2 bobinas, se uma bobina for alimentada o cilindro avança, se ambas as bobinas forem deixadas sem tensão, o cilindro pára, mas o ar é mantido no circuito, com o qual o cilindro mantém a pressão (força) e se a outra bobina for alimentada, o cilindro é coletado.

Bobina e conector não incluídos.

Características:

• Provedor: Metal Work
• Referência: 7040022100 - SOV C6 SOS CC
• Pressão de operação: 2,5 ÷10 bar
• Pressão mínima da assistência: 2,5 bar
• Temperatura de operação: -10 ÷ +60
• Diâmetro nominal: 13,3 mm
• Conduance C Ni/min · bar: 505.52
• Relação crítica de barra/barra B: 0,32
• Taxa de fluxo em 6 bar ΔP 0.5 bar Ni/min: 1560
• Taxa de fluxo em 6 bar ΔP 1 bar Ni/min:2150
• Monostable TRA/TRR em 6 bar ms: 21/72
• Bistable TRA/TRR em 6 bar ms: 18/18
• Tensão de acordo com bobinas: 12; 24 VDC - 24; 110; 220V AC 50/60Hz
• Tolerâncias de tensão %: -10 ÷ +15

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha técnica clicando na guia "Arquivos Adjuntos"
