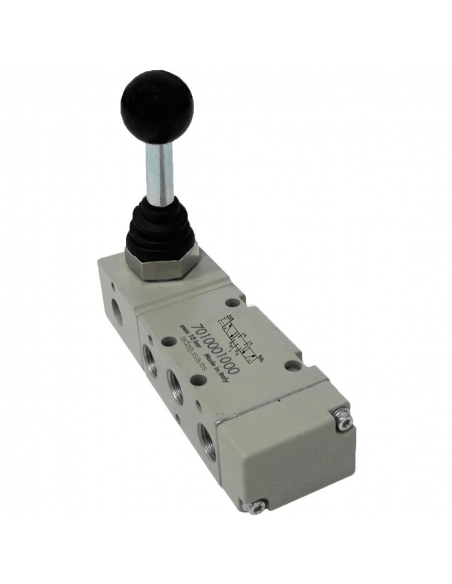

Válvula manual da alavanca 1/2 5/3 centros de escape de posições fixas - Metal Work

Válvula de operação manual de 1/2 por alavanca de 3 posições, centros de escape, 3 posições fixas, a válvula muda de posição quando a alavanca é ativada e permanece nela até que mude de posição, para controle de cilindros de duplo efeito, a válvula tem 3 posições, em uma delas o cilindro avança, na central, o cilindro fica sem pressão (força), e na outra posição o cilindro é recolhido.

Também pode ser usado como uma válvula de passo ou corte e para uso geral

Especificações:

• Fabricante: Metal Work.
• Referência: MAV 46 LEO OC
• Código: 7030000600.
• Fluido: Ar pressurizado ou aspirador, com ou sem lubrificação.
• Corpo da válvula: alumínio.
• Material deslizante: Alumínio banhado a níquel.
• Articulações: NBR.
• número de vias: 5.
• Tamanho: 1/2".
• Posições: 3 centros de fuga.
• Controle: Por alavanca.
• Pressão de trabalho: vácuo÷10 bar.
• Temperatura: -10÷60ºC.
• Diâmetro nominal: 15
• Condução C (Ni/min · bar): 971,43
• Proporção crítica b (barra/barra): 0,43
• Taxa de fluxo em 6bar ΔP 0.5bar: 3200Nl/min.
• Taxa de fluxo em 6bar ΔP 1bar: 4600 Nl/min.
• Instalação: em qualquer posição.

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha técnica clicando na guia "Arquivos Adjuntos"
