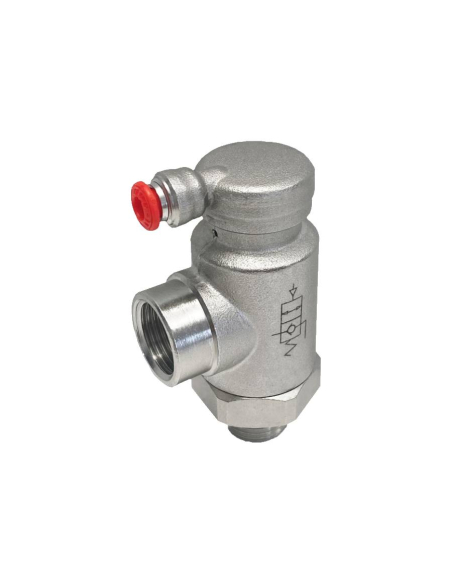

Válvula de bloqueio unidirecional 1/4 - Aignep
Válvula de bloqueio unidirecional 1/4 - Aignep

Válvula de bloqueio unidirecional 1/4 - Aignep

45,56 € IVA incluído

37,65 € IVA não incluído

Válvula de bloqueio unidirecional, com rosca de 1/4" , e conexão de controle para tubo de diâmetro externo de 8mm. Esta válvula permite o bloqueio completo da passagem de ar em uma direção quando o sinal de comando está presente. A principal aplicação deste tipo de válvula é bloquear ou impedir o funcionamento de um cilindro ou circuito pneumático (por exemplo, em caso de emergência) Fabricado em corpo metálico.


 Referência: 8880 1/4

Diagrama pneumático da válvula de bloqueio unidirecional Adajusa
 aignep


Imagem representativa para fins ilustrativos, o artigo fornecido corresponderá às especificações indicadas.

Sem perguntas ainda, deixe a primeira!
Privacidade
Remessas
Retorna

Válvula de bloqueio unidirecional, com rosca 1/4" e conexão de controle para tubo de 8mm de diâmetro externo. Corpo em latão niquelado e juntas NBR.

A função deste tipo de válvula é bloquear a passagem de ar em um sentido, quando o sinal de comando externo não estiver presente, permitindo a passagem no sentido oposto. Quando o sinal de comando estiver presente, a passagem é permitida em ambas as direções.

Em combinação com outra válvula semelhante, a ação de um cilindro pneumático pode ser bloqueada, caso seja necessário forçar a parada ou bloquear, por exemplo, em caso de emergência.

Montagem de válvulas de bloqueio unidirecionais
 No exemplo anterior de montagem do circuito, o cilindro será bloqueado caso o circuito fique sem pressão pneumática.

Funcionamento do cilindro da válvula de bloqueio unidirecional no movimento adajusa

Na figura anterior, se tivermos pressão de alimentação, a válvula de bloqueio “A” e o piloto “B”, o movimento do cilindro é permitido em um sentido, e a válvula de bloqueio “B” e o piloto “A” são permitidos o movimento em A direção oposta. Neste caso, o cilindro atuará normalmente dependendo do estado da válvula de controle principal ou da válvula solenóide.

Válvula de bloqueio unidirecional com defeito, cilindro travado
Na figura anterior, cortando a pressão de alimentação em todo o circuito (por exemplo, em caso de emergência), as válvulas travam o cilindro na posição em que se encontra, mesmo que o cilindro esteja sob alguma carga.


Recursos da válvula de bloqueio:
  • Fabricante: Aignep
  • Referência: 8880 1/4
  • Tamanho da rosca: G 1/4"
  • Diâmetro do tubo de controle: Ø8mm externo
  • bar de pressão operacional: 0,3 ÷ 10
  • Temperatura operacional °C: -20 ÷ +80
  • Taxa de fluxo nominal (6 bar ): 1420 NI/min
  • Fluido: ar comprimido, filtrado lubrificado ou não lubrificado
  • Corpo: Latão niquelado
  • Juntas: NBR
8880_8890 dimensões
Tabela de dimensões 8880



Material de uso profissional, instalar de acordo com as normas vigentes no local de instalação.
