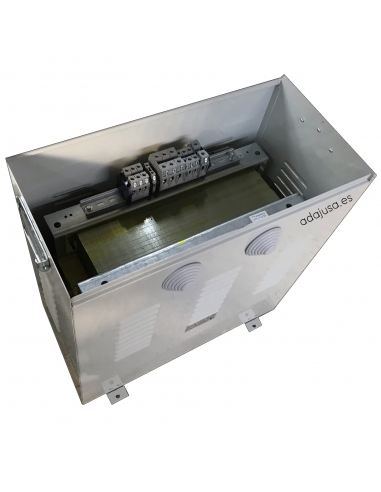

Transformador trifásico para monofásico 10 KVA 400/230Vac com caixa

Sehr geehrter Kunde,

vielen Dank für Ihre Anfrage.

Bezüglich des Transformators Drehstrom auf Einphasenstrom, 10 kVA, 400/230 V, mit Schutzgehäuse, teilen wir Ihnen mit, dass alle verfügbaren Informationen direkt auf unserer Webseite veröffentlicht sind.

Der Schaltplan (elektrisches Anschlussdiagramm) ist in der Produktbeschreibung enthalten, sofern vom Hersteller bereitgestellt. Falls Sie eine bestimmte Anschlussfrage haben, helfen wir Ihnen gerne weiter.

⚠️ Wichtiger Hinweis:
Alle unsere Produkte sind für den professionellen Einsatz bestimmt und dürfen nur von qualifiziertem Fachpersonal installiert werden. Bitte stellen Sie sicher, dass der Transformator zu Ihrer Anwendung passt, bevor Sie eine Bestellung aufgeben.

Mit freundlichen Grüßen
Adajusa
https://adajusa.de

Dear customer,

Thank you for your message.

The transformer you refer to is a three-phase to single-phase transformer (10 kVA, 400 V to 230 V), enclosed in a metal protective box. The secondary side (230 V) does not include an integrated neutral-to-earth connection, which means that the grounding arrangement must be completed externally according to the installation's requirements.

If your equipment requires grounding, you can do the following:

• Connect the protective earth (PE) wire of your equipment directly to the ground terminal (usually marked) inside the transformer enclosure.

• If a TN or TT system is needed, you may need to create a local earth reference by connecting the negative or midpoint of the secondary (depending on wiring) to ground — this must always be performed and validated by a qualified electrician in accordance with local regulations.

⚠️ All electrical equipment must be installed by qualified personnel. The final grounding configuration must be designed according to your installation's electrical code and safety requirements.

Please feel free to contact us if you need further assistance.

Best regards,
ADAJUSA
adajusa.com

Bonjour,

Ce transformateur permet de passer d'une tension triphasée de 400V à une tension monophasée de 230V, pour alimenter une charge en sortie de maximum 10kVA.

Salutations

ADAJUSA

Guten Morgen,

Die Kurzschlussspannung entspricht nicht den Erwartungen der Platine. Der Transformator ist so ausgelegt, dass die drei Phasen am Eingang eintreten

Grüße

ADAJUSA

Buenos días,

Como puede apreciar en la ficha técnica del producto, el reparto de de fases de 50%-25%-25% de carga.

https://adajusa.es/es/transformadores-trifasicos-monofasicos/8938-transformador-trifasico-a-monofasico-10-kva-400230vac-con-caja-8435532889380.html


Un saludo

ADAJUSA

Bonjour.

Un transformateur triphasé-monophasé de 10 KVA supporte une charge de 7 KW, sur la base de ces données et comme la sortie est monophasée à 230 Vac, on peut calculer le courant maximum qu'il peut supporter. Un élément de coupure doit être installé à la sortie en fonction de ce courant afin qu'en cas de dépassement, cet élément se déclenche et protège le transformateur contre les surcharges.

Les produits que nous fournissons sont destinés aux professionnels, nous n'envoyons pas de schémas d'installation de ces équipements. En cas de doute, contactez un service professionnel dans votre région. Toutefois, veuillez vérifier qu'il répond à vos spécifications.

Cordialement

Bom Dia,

O transformador é válido para 50/60Hz.
Este equipamento apenas transforma tensões, mas mantém a mesma frequência na entrada e na saída

Uma saudação

ADAJUSA
