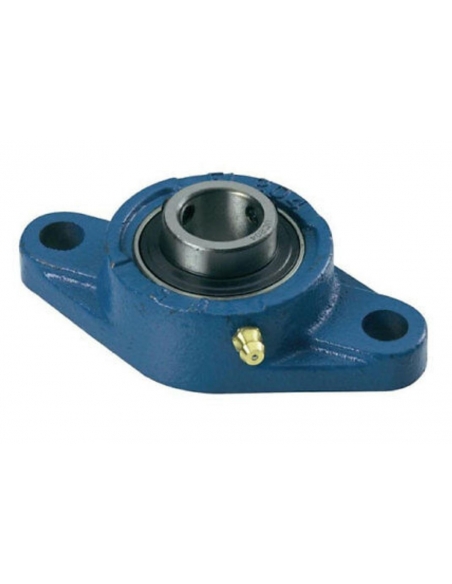

Suporte oval de auto-alinhamento em ferro fundido cinza com inserção já montada, tipo UCFL206, para eixo de 30mm.
O corpo de carcaça de rolamento em FG20 ferro fundido cinza protegido contra corrosão. Alta capacidade de carga.
O rolamento inserido (inserir) das bolas de aço. Estes rolamentos estão ranhurados. Seus anéis externos possuem uma superfície esférica que é livre para oscilar na pista de suporte, essa oscilação permite o auto alinhamento na carcaça do suporte e compensar quaisquer defeitos de alinhamento e eliminar, tanto quanto possível, esforços indesejados entre o eixo e o suporte. O rolamento do eixo é fixado por dois parafusos hexagonais de 120o deslocados. Fácil montagem e desmontagem.
O campo de aplicação dessas carcaças de rolamento são aplicações industriais e gerais com cargas normais, velocidades de rotação fracas a médias.
A vedação de rolamento é garantida por junta composta por uma folha de aço protetora mais vedação de borracha, o rolamento monta uma articulação de cada lado. Este sistema de proteção impede a saída da graxa e qualquer possível infiltração de contaminantes, o que é particularmente indicado quando há agentes externos muito agressivos, poeira, líquidos ou quando a máquina funciona ao ar livre.
Os rolamentos são adequados para todas as aplicações em uma faixa de temperatura de -15oC a +100oC.
O fornecimento inclui (já montado):
- Suporte: FL206
- Inserir (rolamento): UC206
Principais dimensões:
- d: 30 mm
- L: 80 mm
- H: 148 mm
- J: 117 mm
- A: 31 mm
- A1: 13 mm
- A2: 40,2 mm
- e: 18 mm
- N: 16 mm
- B1: 38,1 mm
- s: 15,9 mm
- D1: 40,3 mm
- G: M6x1
- Z: 45,2 mm
- Dz: 70 mm
- Cr (kN): 19,5
- Cº (KN): 11,20
- Peso: 0,9 Kg.
Para outras referências ou modelos
Material de uso profissional, instalar de acordo com as normas vigentes no local de instalação.
