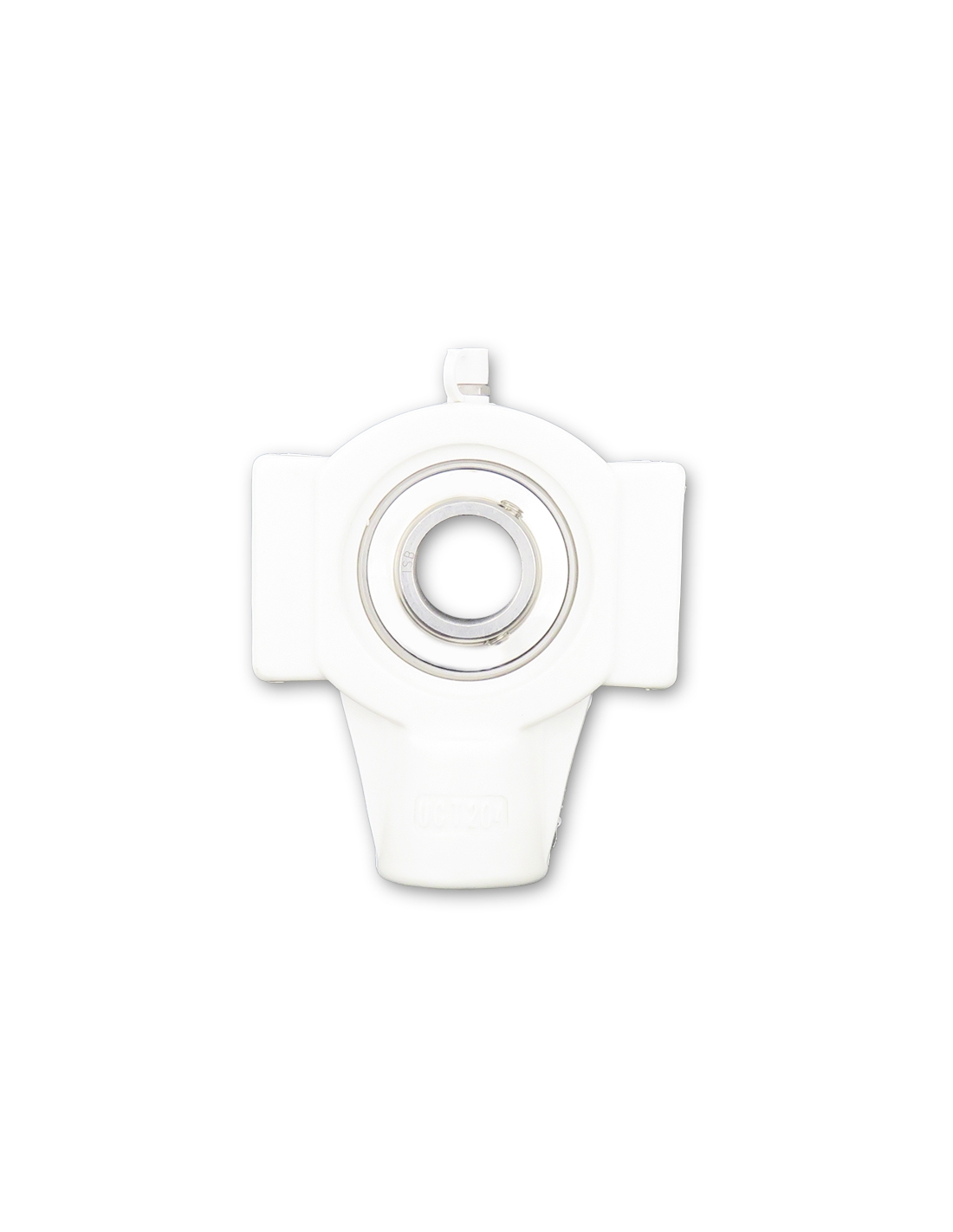

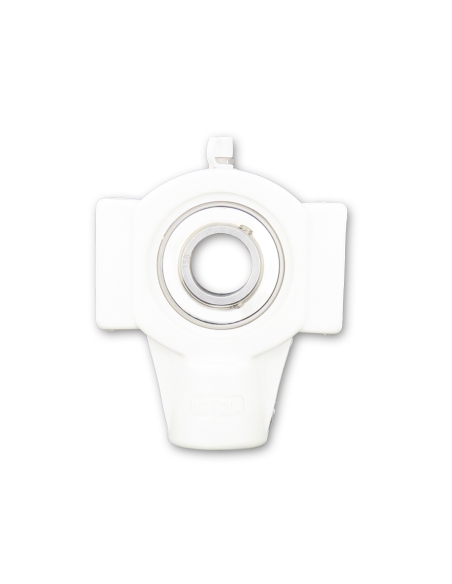

Suporte de apoio auto-alinhante em termoplástico branco com encaixe pré-montado, para diâmetro de eixo de 20 mm.
O inserto esférico rolamento é fabricado em aço inoxidável. Os seus anéis exteriores têm uma superfície esférica que é livre de oscilar na pista da caixa. Esta oscilação permite o auto-alinhamento na caixa e compensa qualquer desalinhamento e elimina, tanto quanto possível, tensões indesejadas entre o veio e a caixa. O rolamento é fixado ao eixo por meio de dois parafusos hexagonais allen deslocados em 120°. Montagem e desmontagem fáceis.
O campo de aplicação destas caixas de rolamentos é o das aplicações industriais e gerais com cargas normais, velocidades de rotação baixas a médias.
A estanquidade da rolamento é garantida por uma junta composta por uma placa de aço de proteção e uma junta de borracha, a rolamento monta uma junta de cada lado. Este sistema de proteção impede a saída de massa lubrificante e a eventual entrada de agentes contaminantes, o que é particularmente indicado quando existem agentes externos muito agressivos, poeiras, líquidos ou quando a máquina trabalha ao ar livre.
A temperatura de serviço do suporte é de -35 ºC a + 102 ºC
O fornecimento inclui (já montado):
- Suporte: UCT204PB (branco)
- Inserção (rolamento): SSUC204
Dimensões principais:
- d: 20 mm
- D: 47 mm
- B: 31 mm
- C: 17 mm
- F: 3,7 mm
- a: 99 mm
- c: 27,5 mm
- d: 12 mm
- h: 64 mm
- m: 76 mm
- t: 36 mm
- v: 88 mm
- w: 47 mm
- Bi: 31 mm
- n: 12,7 mm
- Peso: 0,34 kg
Para outras referências ou modelos, consulte-nos.
Material para uso profissional, instalar em conformidade com as normas em vigor no local de instalação.
