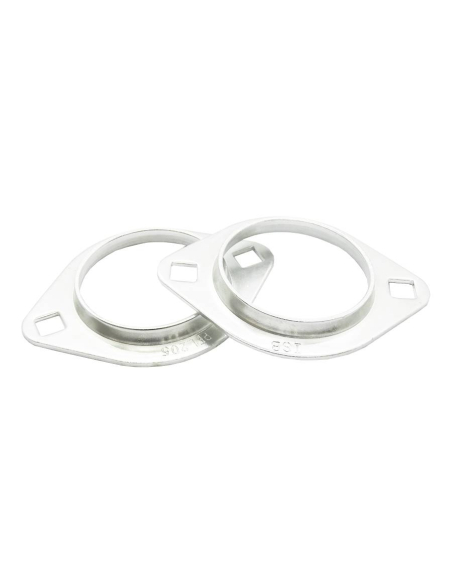

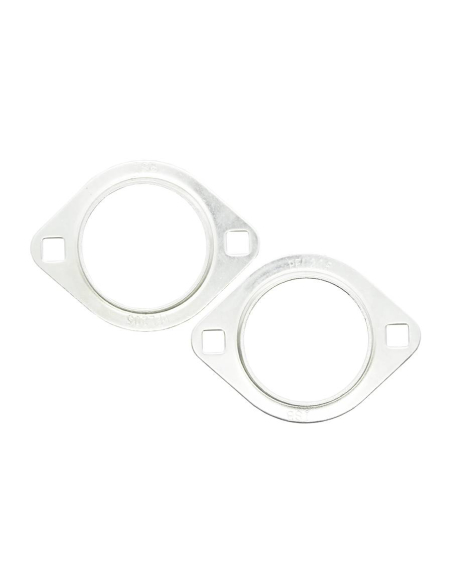

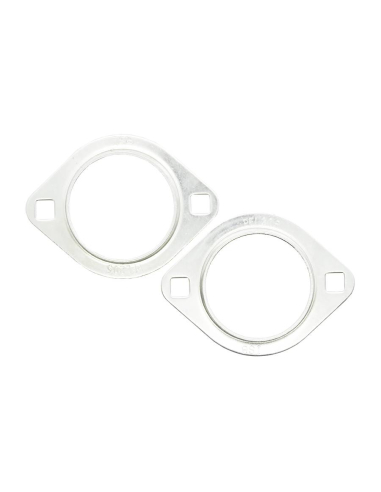

Suporte de veio oval 25mm em chapa metálica estampada Série BPFL - ISB

Caixa oval auto-alinhante feita de duas peças de chapa de aço estampada, para rolamentos com diâmetros de eixo de 25mm. Caixa oval para a inserção de rolamentos de esferas das séries SA2 e SB2 de ISB.


Compatível com rolamentos da série SA2: SA205-2RS (eixo 25mm)
Compatível com rolamentos da série SB2: SB205-2RS (eixo 25mm)

Este tipo de caixa juntamente com um rolamento é livre de oscilar na respectiva pista de rolamento da caixa, é capaz de compensar qualquer desalinhamento e eliminar qualquer possível tensão entre o eixo e a caixa.

O campo de aplicação deste tipo de caixa de rolamentos é industrial e de aplicações gerais com cargas normais, velocidades de rotação baixas a médias.

As carcaças de chapas ou placas estampadas têm uma alta velocidade de rotação e alta elasticidade. Estas caixas combinam a leveza com uma resistência mecânica óptima. Em alguns casos, este tipo de suporte pode estar sujeito a deformação quando sujeito a cargas elevadas, que podem variar dependendo da direcção e da carga. Além disso, a forma do suporte e a espessura das placas podem influenciar a quantidade de deformação. A carga admissível deve, portanto, ser tal que a deformação resultante não prejudique a funcionalidade do suporte. A carga admissível é aproximadamente 1/3 do valor da carga de base na direcção radial e 1/3 da carga radial admissível na direcção axial.

Aplicações típicas:

• Máquinas agrícolas
• Máquinas de jardinagem
• Máquinas de Fitness
• máquinas para trabalhar madeira, máquinas de processamento de mármore...
• Máquinas de engarrafar
• Linhas de produção

Referência: BPFL-25-ISB

Dimensões:

• a: 95 mm
• e: 76 mm
• b: 71 mm
• s: 9 mm

NOTA: Apenas o suporte está incluído no âmbito do fornecimento. O rolamento deve ser adquirido separadamente



Material para uso industrial, deve ser instalado por pessoal qualificado em conformidade com os regulamentos em vigor no local de instalação .
