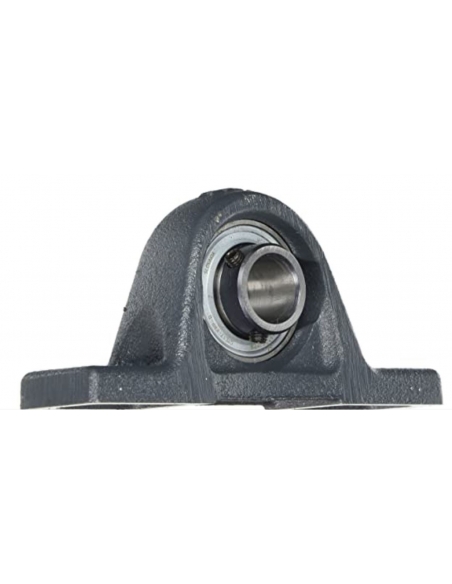

Suporte com rolamento eixo 75mm RASEY - INA

Suporte auto-alinhado em ferro fundido cinza com inserção já montada, tipo RASEY75-XL, para eixo de 75mm. Suporte de ferro fundido cinza com rolamento auto-alinhado com parafusos no anel interno.

O rolamento inserido (inserir) das bolas de aço. Estes rolamentos estão ranhurados. Seus anéis externos possuem uma superfície esférica que é livre para oscilar na pista de suporte, essa oscilação permite o auto alinhamento na carcaça do suporte e compensar quaisquer defeitos de alinhamento e eliminar, tanto quanto possível, esforços indesejados entre o eixo e o suporte. O rolamento do eixo é fixado por dois parafusos hexagonais de 120o deslocados. Fácil montagem e desmontagem.

A vedação de rolamento é garantida por junta composta por uma arruela de aço de folha equipada com um lábio de borracha nitriil, opturização tipo "R", o rolamento monta uma articulação de cada lado.

A carcaça é fornecida com o rolamento já montado. O fornecimento inclui:

• Nome do suporte ASE15
• Nomeação de rolamento GYE75-XL-KRR-B

Principais dimensões:

• d: 75 mm
• L: 265 mm
• H2: 164 mm
• A: 66 mm
• A1: 48 mm
• B: 77,8 mm
• H: 82,5 mm
• H1: 27,5 mm
• J: 210 mm
• N: 22 mm
• N1: 30 mm
• Q: Rp 1/8
• S1: 44,5 mm

Para outras referências ou modelos

Material de uso profissional, instalar de acordo com as normas vigentes no local de instalação.
