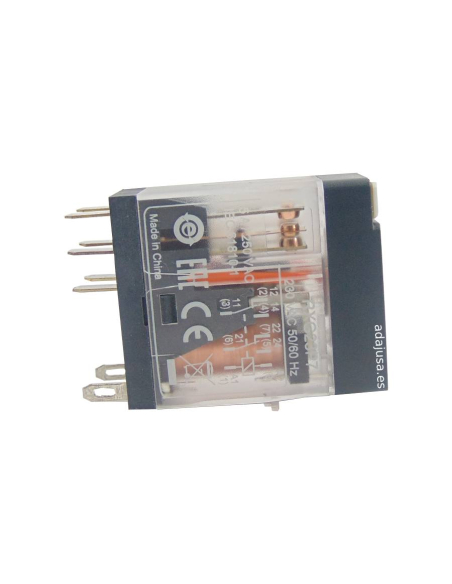

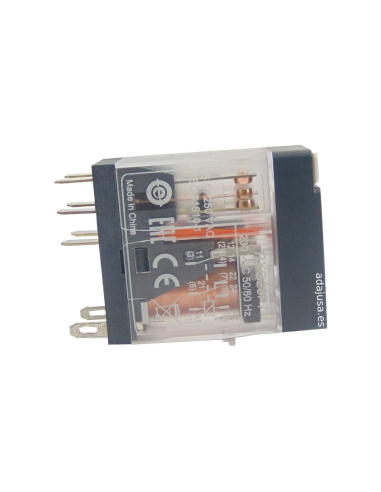

Relé 24Vdc 2 contatos 5A com indicação mecânica e luminosa SÉRIE RXG - SCHNEIDER

Relé de interface com 2 contatos 24Vdc, 5A e 8 pinos planos tipo Faston para ser inserido em uma tomada da série SCHNEIDER RGZE.

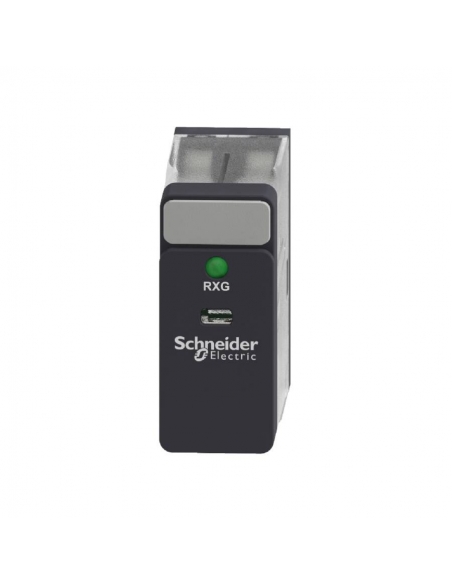

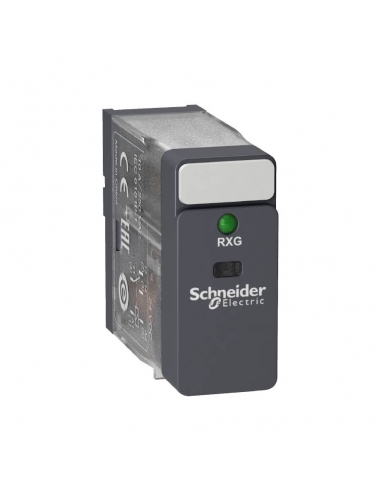

O relé inclui indicação de estado mecânica e luminosa por meio de LED, legenda removível para identificação do relé. Projetado para uso em aplicações PLC.


Caracteristicas:

• Fabricante: SCHNEIDER
• Referência: RXG23BD
• SÉRIE RXG - HARMONIA
• Soquetes de montagem da série RGZE1S48M, RGZE08P, RGZE08E
• Indicação: Mecânica e luminosa

Características tecnicas:

• Configuração de contato: 2 contatos
• Tensão do circuito de controle: 24Vdc
• Corrente térmica nominal: 5A a -40…55°C

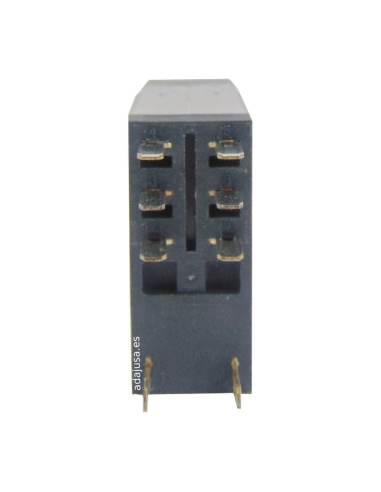

• Forma do Pino: Plana (Tipo Faston)
• Número de pinos: 8
• Tensão máxima de comutação: 250Vac / 30V corrente contínua
• Capacidade máxima de comutação: 1250VA
• Capacidade mínima de comutação: 50mW a 10mA, corrente contínua de 5V
• Tensão nominal de isolamento: 250V
• Resistência a picos de tensão: 6kV 1,2/50µs
• Durabilidade mecânica: 10.000.000 ciclos
• Durabilidade elétrica: 100.000 ciclos
• Material de contato padrão: AgNi
• Temperatura ambiente: -40 a +70 ^o C
• Grau de proteção: IP40
• Posição de montagem: Qualquer posição

Dimensões (mm/pol):




Diagrama de fiação:







Para mais informações, pode descarregar a ficha técnica clicando no separador "Arquivos Adjuntos".

Material para uso profissional, deve ser instalado por pessoal qualificado em conformidade com as normas vigentes no local de instalação.
