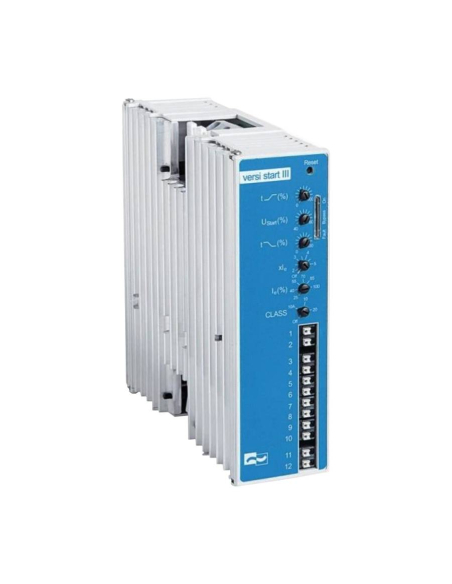

Arrancador suave 11kw 25A 400V 3 fases analogico

Arrancador suave macia para iniciar motores 11Kw 15CV 400Vac com carga normal com um número máximo de 20 partidas por hora. Permite uma partida eletrônica limpa e suave do motor. Este tipo de partida macia fornece o controle das três fases, fornecendo proteção contra sobrecargas no motor.

O uso de partidas macias, partidas macias, evitar estresse mecânico e picos de consumo no motor, assim eles conseguem aumentar a vida útil do motor e otimizar o desempenho da instalação.

As partidas macias são projetadas para substituir as clássicas partidas do estrela-triângulo.

Capacidade de carga:

• Potência em carregamento macio, conexão direta: 11Kw (15CV), comece em menor tempo em 5 segundos. I-3xIn.
• Potência em carga pesada, conexão direta: 7.5Kw (10CV,) iniciar com tempo inferior a 10 segundos. I-4.5xIn.
• Potência em carga macia, conexão estelar (6 fios): 15Kw (20CV).
• Potência em carga pesada, conexão estelar (6 fios): 11Kw (15CV).

Características:

• Controle de partida macia 3 fases.
• Microprocessador controlado.
• Começo suave otimizado.
• Redução do pico de corrente e greve de torque na aceleração.
• Padrão din montagem trilho DIN facil 35mm.
• Relé de bypass integrado.
• Proteção do motor.
• Permite conexão estelar (6 fios).
• Parametrização por meio de três potencializadores.
• Não é necessária tensão adicional de controle.
• Não é necessário condutor de rede neutro (N).
• Substituto econômico para iniciantes de estrela-triângulo.
• Terminais de primavera.
• Controle de temperatura excessiva no radiador.
• Grau de proteção IP20.

Funções:

• Aceleração suave e desaceleração.
• Entrada de controle sem potencial para aceleração suave e desaceleração.
• 6 parâmetros ajustáveis separadamente:
• Tempo de aceleração.
• Voltagem inicial.
• Tempo de desaceleração.
• Limitação atual.
• Corrente nominal do equipamento.
• Curva de tiro.
• Impulso de inicialção selecionável.
• Saída de relé sem potencial para indicar o status de operação.
• Saída do transistor - Unidade de bypass.

Aplicações típicas:

• Motores para portas e portões.
• Bombas, fãs.
• Correias transportadoras, linhas de montagem.

Especificações:

• Fabricante: Peter Electronic
• Referência: 2S50040025
• Tensão: 400Vac.
• Corrente nominal: 25A.
• Potência nominal: 11Kw.
• Max. frequência de comutação em 3xIny 5s bronzeado: 20/h.
• Dissipação de energia máxima:
• Durante a operação: 20W.
• Standby: 5W.
• I2t - Power Semiconductors em A2s: 4000.
• Carga mínima do motor: 20%.
• Hora da inicialização: 0.5.10s.
• Tensão inicial: 40,80%.
• Tempo de parada: 0.25.10s.
• Tempo de reinicialização: 200ms.
• Capacidade de contato de saída: 2A/250Vac/30Vdc.
• Carga máxima de contato de saída do transistor: 30mA/30Vdc.
• Tensão de controle (Uc): 24VDC. 230Vac.
• Tensão de isolamento nominal (Interface do Usuário):
• Circuito principal: 500V.
• Controle e circuito auxiliar: 250V.
• Motor PTC.
• Corrente inicial controlada por um transformador externo (incluído na oferta).
• Peso: 1,1kg.
• Dimensões: 45x147x158mm.

Diagrama básico de conexão

Diagrama estrelado (6 fios)
