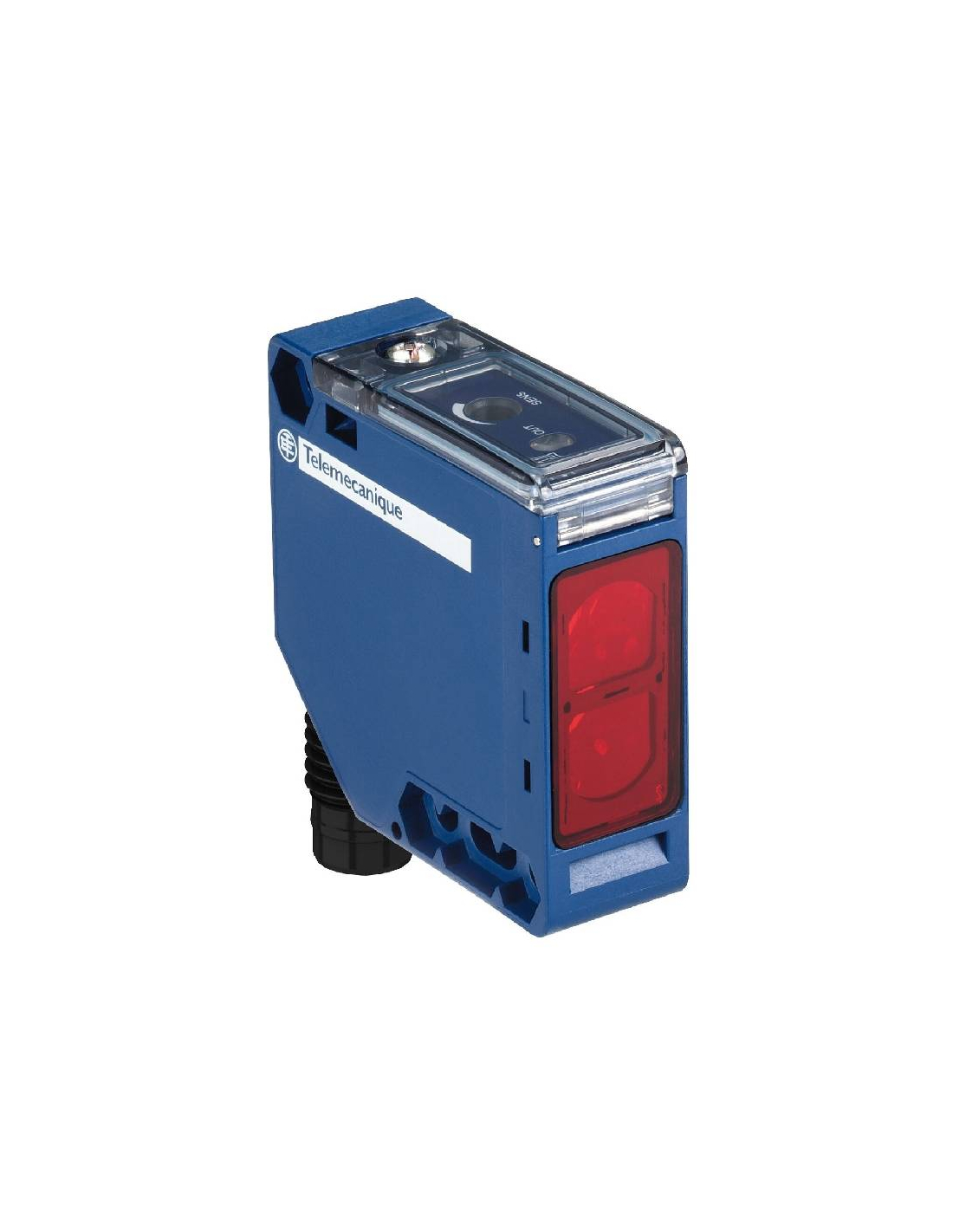

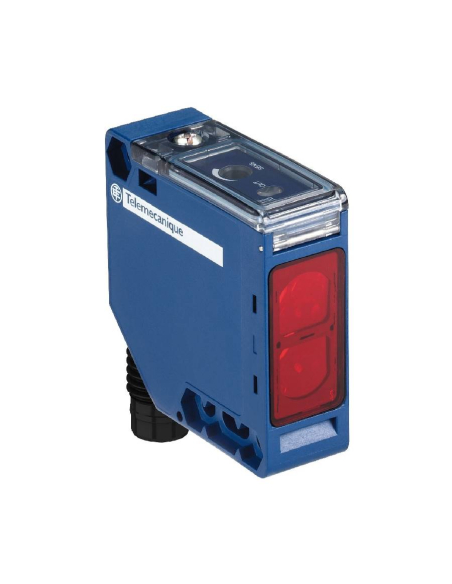

Fotocélula compacta XUK sistema difuso, saída PNP, conetor M12 - Telemecanique

Sensor fotoelétrico ou fotocélula para detetar a presença ou ausência de objectos; sistema de deteção de tipo difuso com saída de tipo PNP, alcance de deteção de 1 metro, conetor macho M12 de 4 pinos. Tensão de alimentação 12-24Vdc. Este modelo pode ser montado diretamente sobre a superfície ou sobre um suporte através dos seus pontos de fixação.


Sensor fotoelétrico que utiliza a luz infravermelha para detetar a presença ou ausência de objectos, baseia-se num sistema de deteção difusa em que o emissor e o recetor se encontram no mesmo elemento. Quando um objeto se interpõe no feixe emitido pelo emissor, a luz incide sobre o objeto, provocando uma reflexão e mudando de direção e sendo enviada para o recetor; quando é recebida com uma intensidade diferente da emitida, é traduzida num sinal elétrico que é transmitido ao sistema de controlo da fotocélula indicando a presença de um objeto. Na ausência de um objeto, o feixe luminoso emitido perde-se no espaço.





A sua saída de tipo PNP fornece a corrente à carga ligada à fotocélula. A carga eléctrica é ligada entre a saída do sensor e o terminal negativo. Quando a fotocélula detecta um objeto, a sua saída de tipo PNP fecha-se permitindo a passagem de corrente através da carga e a ativação de um relé ou de uma entrada PLC.


Adequadas para aplicações industriais onde é necessário detetar ou contar objectos numa linha de produção ou num processo de automatização, determinar a posição exacta de um objeto, determinar a distância entre pontos, etc. Permitem uma resposta rápida e uma deteção sem contacto. Também adequados para sistemas de segurança onde a deteção de objectos requer a ativação de alarmes ou a paragem de máquinas.

Caraterísticas:

• Fabricante: Telemecanique
• Número de peça: XUK5APANM12
• SÉRIE XU
• Design do sensor: Compacto 50 x 50
• Sistema de deteção: Difuso
• Material da caixa: Plástico
• Material da lente: PMMA
• Tipo de sinal de saída: Discreto
• Tipo de circuito de alimentação: DC
• Técnica de cablagem: 3 fios
• Tipo de saída discreta: PNP
• Função de saída discreta: 1 NA
• Ligação eléctrica: conetor macho M12 de 4 pinos
• Emissão: infravermelhos difusos
• Distância de deteção nominal: 1 metro
• Distância máxima de deteção: 1,5 metros
• LED de estado: 1 LED (amarelo) para o estado da saída
• Tensão nominal de alimentação: 12...24 Vdc
• Capacidade de comutação
• Frequência de comutação
• Queda máxima de tensão
• Consumo de corrente
• Atraso inicial máximo: 15 ms
• Atraso máximo de resposta: 2 ms
• Atraso máximo de recuperação: 2 ms
• Configuração: Sem ajuste de sensibilidade
• Temperatura de funcionamento: -25 a +55ºC
• Dimensões: 50x50x18 mm
• Peso: 0,19kg
• Grau de proteção: IP65, duplo isolamento de acordo com a norma IEC 60529
• Certificações: CE, CSA, UL

Dimensões:




Esquema de ligação:





Orientações possíveis dos conectores em ângulo:









Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos".

Material de uso profissional, deve ser instalado por pessoal qualificado em conformidade com os regulamentos em vigor no local de instalação.
