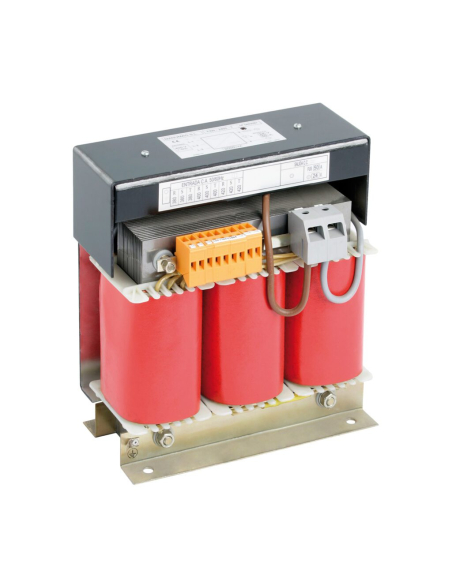

Fonte de alimentação entrada linear 400Vac Saída 24Vdc 100A 4000VA

Fonte de alimentação alimentação eléctrica linear para uso industrial 24Vdc 100A 4000VA com entrada trifásica 400V ±5Vac, constituída por transformador trifásico isolador, rectificador e filtro (não regulado ou estabilizado). Para a alimentação eléctrica de comandos eléctricos e electrónicos em tecnologia de automação, onde é necessária uma tensão contínua de 24Vdc.


A alimentação consiste num transformador trifásico isolador com o seu correspondente circuito de rectificação refrigerado, filtragem da tensão DC com ondulação inferior a 5%, e protecções com ligação à terra das suas partes metálicas, mantendo a tensão DC de saída dentro das margens estabelecidas de sem carga a plena carga para a alimentação de manobras e sistemas de automatização, com variações limitadas da tensão de rede. Tem também tomadas variáveis para valores extremos da tensão da rede. O circuito de saída tem uma luz indicadora LED e protecção de saída por meio de um fusível.


A tensão de alimentação da fonte de alimentação é trifásica de 400Vac, tem 2 tomadas adicionais para ajustar a tensão de entrada em ±5Vac.

Especificações técnicas:

• Fabricante/fornecedor: Manumag
• Ref. No.: FAT06240440
• Tensão de entrada: 400Vac ±5Vac
• Tolerância de entrada: Vn ±10%
• Frequência: 50/60Hz
• Potência: 4000VA
• Tensão de saída: 24Vdc
• Tensão de saída sem carga: 41Vdc
• Ondulação em plena carga
• Alcance de saída Vn: 20.5Vdc
• Corrente máxima de saída: 100Adc
• Gama de trabalho: -25ºC / +60ºC a plena carga
• Grau de protecção: IP00
• Tensão de teste: 4,5KV / 1m (1º-2º)
• Indicador de saída: LED
• Protecção da Terra: Sim
• Rastilho secundário: Modelos ≤ 16Amp

Diagrama do circuito:




Dimensões:




Outras potências e tensões a pedido, consultar



Atenção: Esta fonte de alimentação não incorpora um circuito regulador ou estabilizador de voltagem.
