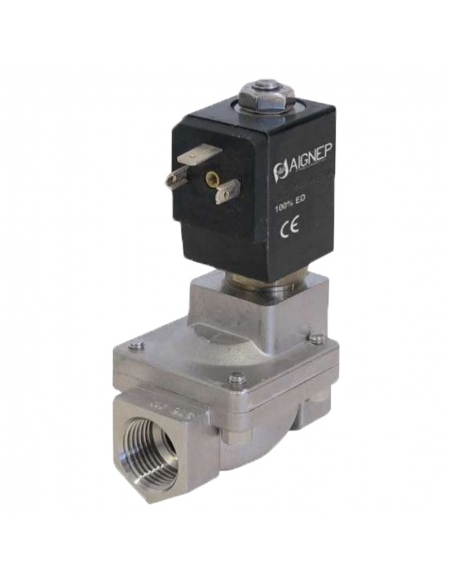

Electrovalvula de fluido 3/8 2/2 unidade indireta fechada juntas INOX FKM

Válvula solenoide de membrana de 3/8" de 2 vias, normalmente fechada (NC) para uso com fluidos, operada indiretamente. Corpo: INOX AISI 316.

Diâmetro do orifício: 13 mm

O orifício principal do corpo da válvula é aberto pelo efeito de um desequilíbrio entre as superfícies superior e inferior da membrana, quando a bobina não é ativada, há pressão na câmara superior da membrana, enquanto na câmara inferior há apenas pressão no orifício principal da válvula, mantendo-a fechada. Quando damos tensão à bobina, movemos o núcleo móvel, abrindo o orifício de pilotagem e fazendo a descarga de fluido da câmara superior, a diferença de pressão neste momento faz com que ela abra o orifício principal.

Neste tipo de válvulas solenoides deve haver uma pequena diferença de pressão entre a entrada e a saída para que ela funcione corretamente.

Bobinas compatíveis para este tipo de electrovalvula são de gama MA30 (30mm) (Bobina e conector não incluídos)

Especificações:

• Fabricante: Aignep
• Referência: RSP-10J
• Tipo de controle: unidade indireta.
• Tamanho da rosca: 3/8".
• Número de vias: 2.
• Número de vagas: 2.
• Configuração: 2/2 fechado (NC).
• Corpo: INOX AISI 316.
• Tubo guia, núcleos e mola: Aço inoxidável.
• Tipo de junta: FKM.
• Tipo de fluido: Ar de pressão, água (máximo 75oC), óleos minerais, diesel, óleo.
• Pressão máxima: 13 barras.
• TAMANHO ISO 228: 3/8".
• Passo em: 13.
• Diferencial mínimo de pressão (barra P): 0,5 bar.
• Diferencial de Pressão Máxima (barra P): 13
• Temperatura de trabalho da electrovalvula: -10oC a +80oC.
• Temperatura do fluido: -10oC a +140oC.
• Instalação: Nunca com a bobina para baixo.

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha de dados clicando na guia "Arquivos Adjuntos"
