Electrovalvula de fluido 1/2 2/2 aberto 24Vac 11VA unidade indireta D.12

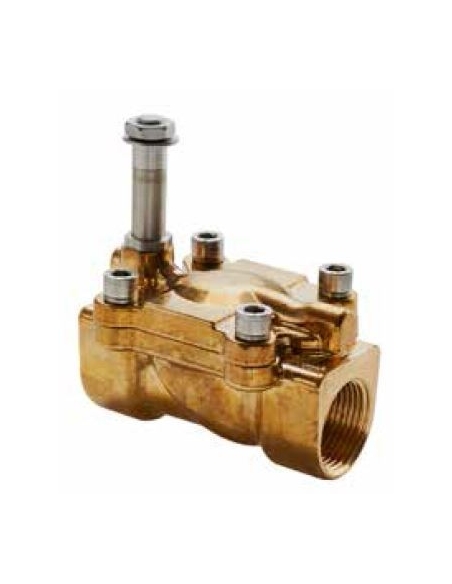

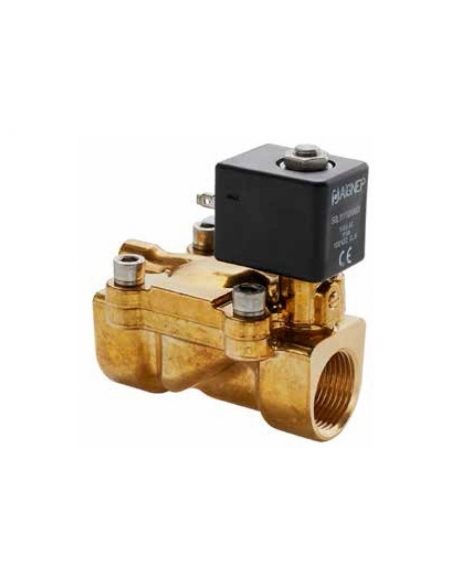

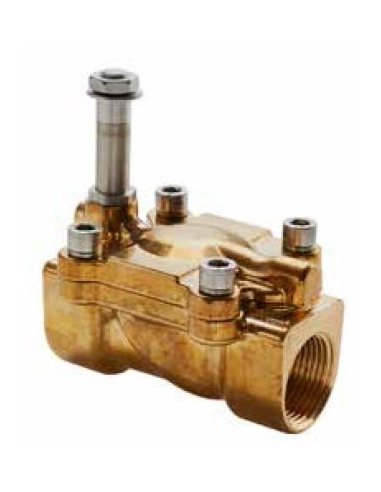

Electroválvulade membrana de 1/2", de 2 vias, normalmente aberta (NA), com bobina a 24Vac 11VA, para uso com fluidos ou ar, de acionamento indireto. Corpo de latão e controle de bobina em aço inoxidável.

Diâmetro do campo: 12mm

Neste tipo de válvulas solenoides, unidade indireta, deve haver uma pequena diferença de pressão entre a entrada e a saída para que ela funcione corretamente.

A pressão máxima de trabalho é de 9,5bares e o diferencial de pressão (barra ΔP) deve ser de pelo menos 0,15 bar.

A electrovalvula normalmente está aberta, ou seja, sem tensão na bobina, o fluido ou o ar serão passados através da electrovalvula, quando a bobina for colocada em tensão a passagem do fluido ou do ar será interrompida.

Os fluidos com os quais esta electrovalvula pode funcionar são:

• Ar.
• Gases inertes.
• Água (temperatura máxima de 75ºC).
• Óleos minerais.
• Diesel.
• Fuelóleo.

O fornecimento inclui:

• Electroválvula1/2" 2/2 NA.

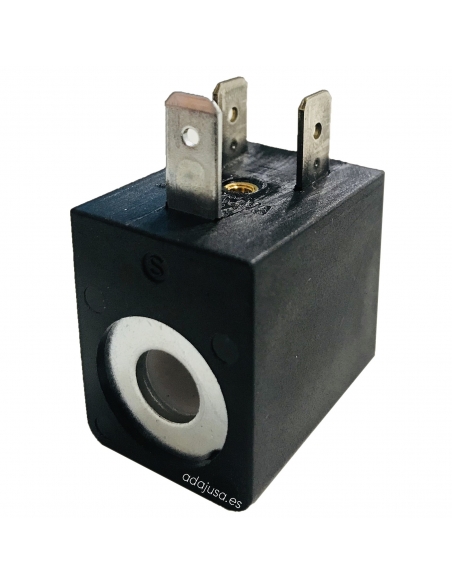

• Bobina 24Vac 11VA tamanho 30.
• Tamanho do conector 30.

Especificações:

• Fabricante: Aignep
• Tipo de controle: unidade indireta.
• Tamanho da rosca: 1/2".
• número de vias: 2.
• número de posições: 2.
• Configuração: 2/2 aberto (NA).
• Bobina: 24Vac 11VA.
• Corpo: Latão.
• Tubo guia, núcleos e mola: Inox.
• Tipo de junta: NBR.
• Tipo de fluidos: Ar pressurizado, água (máxima de 75ºC), óleos minerais, diesel, óleo combustível.
• Pressão máxima: 9,5 bar.
• TAMANHO ISO 228: 1/2".
• Diâmetro do campo: 12mm.
• Viscosidade máxima de fluido (cSt): 25.
• Coeficiente da válvula (Kv): 2,90 m³/h.
• Diferencial mínimo de pressão (barra ΔP): 0,15 bar.
• Diferencial de pressão máxima (barra ΔP): 9,5.
• Temperatura de trabalho da electrovalvula: -10ºC a +80ºC.
• Temperatura do fluido: -10ºC a +90ºC.
• Instalação: Nunca com a bobina para baixo.

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha técnica clicando na guia "Arquivos Adjuntos"
