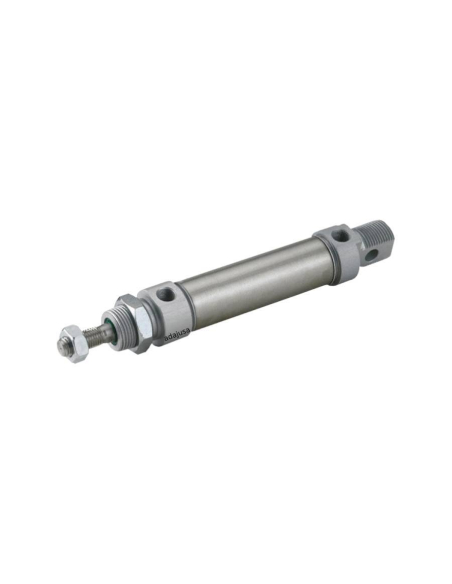

Cilindro pneumático de 10mm de diâmetro 50mm de curso versão standard, duplo efeito e preparado para detecção magnética. O cilindro pneumático é fabricado de acordo com a norma ISO 6432, haste de pistão em aço cromado. Ampla gama de acessórios para montagem do cilindro pneumático.
A gama "M" de mini cilindros pneumáticos fabricados por Aignep está disponível numa grande variedade de versões.
- Versão padrão "MF". Detecção de dupla acção e magnética. Temperatura de trabalho de 0ºC a +80ºC, selos NBR. Haste de pistão cromada
- Versão "MH". Dupla actuação com amortecimento pneumático
- Versão "MB". Efeito magnético único
- Versão "MFN". Duplo efeito magnético e tampa de alimentação plana a 90º
- Versão "MFX". Duplo efeito magnético e tampa de alimentação plana com entrada axial
- Versão "MD". Efeito magnético único com mola traseira
- Versão "MJ". Duplo efeito magnético e com haste passante
- Versão "ML". Duplo efeito magnético e amortecido com haste passante
Todas as versões podem ser fornecidas com bloqueio de haste de pistão (..B) e/ou versão de alta temperatura com selos FKM (..V)
Características técnicas do cilindro pneumático:
- Fabricante: Aignep
- Referência do fabricante: MF0100050
- Diâmetro e curso: Ø10x50 mm
- Tipo: cilindro pneumático de dupla acção
- Almofadado: não
- Tipo de fluido: Ar com ou sem lubrificação
- Norma de fabrico: ISO 6432
- Pressão máxima de funcionamento: 10 bar (1 Mpa)
- Pressão inicial mínima: 1 bar (1 Mpa)
- Tipo de selos: NBR
- Temperatura de funcionamento: 0ºC a +80ºC (-20ºC se ar totalmente seco)
- Tipo de construção: haste de aço cromado
- Tamanho da rosca de conexão de ar: M5
- Diâmetro do caule: Ø4
- Rosca de haste de pistão: M4
- Cilindros ATEX: - II 2 GD c T6 -20 ° C
- Força máxima teórica que o cilindro pode desenvolver no impulso
- Pressão 5 kg/cm²: 3,9
- Pressão 6 kg/cm²: 4,7
- Pressão 7 kg/cm²: 5,5
- Força máxima teórica que o cilindro pode desenvolver em tracção
- Pressão 5 kg/cm²: 3,3
- Pressão 6 kg/cm²: 4,0
- Pressão 7 kg/cm²: 4,6
Material para uso profissional, a ser instalado em conformidade com os regulamentos em vigor no local de instalação.
O cilindro está preparado para a montagem de detectores magnéticos e vários acessórios. O fornecimento inclui apenas o cilindro, os restantes complementos devem ser encomendados separadamente.
Para mais informações pode descarregar a ficha de dados técnicos clicando no separador "Ficheiros Anexos "
