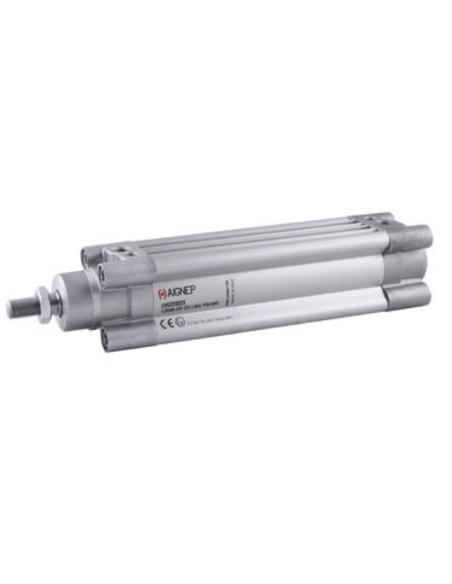

Cilindro pneumático 80x320 de duplo efeito LH0800320- Aignep

Cilindro pneumático de diâmetro 80 mm curso 320 mm versão standard, duplo efeito com amortecimento pneumático e preparado para detecção magnética. O cilindro pneumático é fabricado segundo a norma ISO 15552 (Ex ISO 6431), com manga de alumínio. Cromado ou haste de pistão em aço inoxidável (dependendo da versão). Ampla gama de acessórios para montagem do cilindro pneumático.

A gama "L" de cilindros pneumáticos fabricados por Aignep está disponível numa grande variedade de versões.

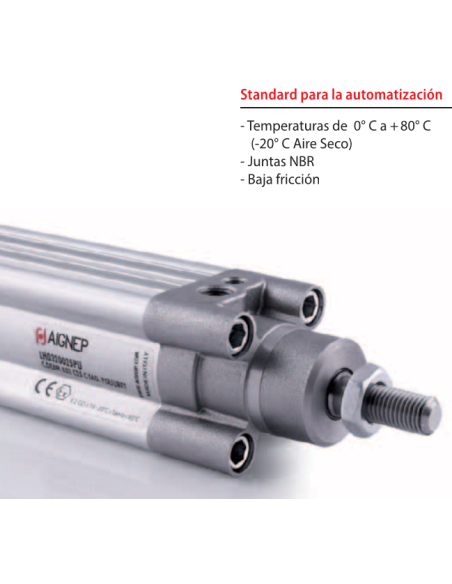

• Versão standard. Gama padrão para automatização. Temperatura de trabalho de 0ºC a +80ºC, selos NBR, baixo fricção. Cromado ou haste de pistão em aço inoxidável AISI 303
• Versão de longa duração. Temperatura de trabalho de -20ºC a +80ºC, vedações de poliuretano.
• Versão de alta temperatura e compatibilidade química. Temperatura de trabalho de -10ºC a +150ºC, todos os selos em FKM.
• Versão para baixas temperaturas. Temperatura de trabalho de -40ºC a +80ºC, vedações de poliuretano.
• Versão com limpador de haste FKM. Temperatura frontal de -10ºC a 150ºC.
• Resistente à água e à lavagem química. Gama de temperaturas de -10ºC a +60ºC, vedações em poliuretano impermeável, haste INOS AISI 303. Pintura especial de cataforese negra.
• Resistente à corrosão, compatível com agentes químicos. Gama de temperaturas de -10ºC a +150ºC, todos os selos em FKM, limpador de metal no caule, INOX AISI 303 caule. Tampas de cataforese especialmente pintadas de preto.
• Versão standard, haste em aço inoxidável AISI 303
• Série "LH-IS". Gamas padrão com haste de pistão em aço inoxidável AISI 303

Características técnicas do cilindro pneumático:

• Fabricante: Aignep
• Referência do fabricante: LH0800320
• Diâmetro e curso: Ø80x320 mm
• Tipo: cilindro pneumático de dupla acção
• Amortecimento: Pneumático
• Tipo de fluido: Ar com ou sem lubrificação
• Norma de fabrico: ISO 15552
• Pressão máxima de funcionamento: 10 bar (1 Mpa)
• Pressão mínima inicial: 0,1 bar (0,1 Mpa)
• Tipo de selos: NBR
• Temperatura de funcionamento: 0ºC a +80ºC (-20ºC se ar totalmente seco)
• Tipo de construção: haste de aço cromado
• Tamanho da rosca das ligações de ar: G 3/8"
• Diâmetro do caule: 25mm
• Rosca de haste de pistão: M20x1,5
• Cilindros ATEX: - II 2 GD c T6 -20 ° C
• Força máxima teórica que o cilindro pode desenvolver no impulso
  • Pressão 5 kg/cm²: 251,3
  • Pressão 6 kg/cm²: 301,6
  • Pressão 7 kg/cm²: 351,9
• Força máxima teórica que o cilindro pode desenvolver em tracção
  • Pressão 5 kg/cm²: 226,8
  • Pressão 6 kg/cm²: 272,1
  • Pressão 7 kg/cm²: 317,5

Material para uso profissional, a ser instalado em conformidade com os regulamentos em vigor no local de instalação.
O cilindro está preparado para a instalação de detectores magnéticos e de vários acessórios. O fornecimento inclui apenas o cilindro, os restantes complementos devem ser encomendados separadamente.
A pedido podemos fornecer, para além dos traços padrão, traços entre 25 e 2700mm
Para mais informações pode descarregar a ficha de dados técnicos clicando no separador "Arquivos Anexos"
