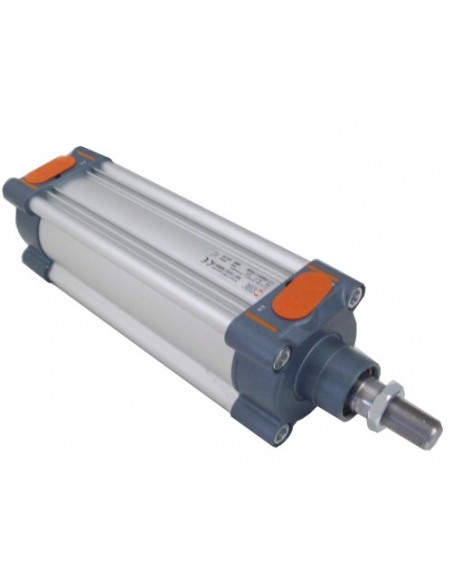

Diâmetro do cilindro pneumático 32 mm de curso 75mm, efeito duplo com amortecimento pneumático e preparado para detecção magnética. O cilindro pneumático é fabricado de acordo com a ISO 15552 (Ex ISO 6431), com uma jaqueta de alumínio. Haste em aço cromado. Ampla gama de acessórios para montagem pneumática do cilindro.
A série 3 fabricada pela Metal Work é totalmente compatível com a série padrão de cilindros e altamente compatível com a série "A" também fabricada pela Metal Work. Seu elaborado design de perfil de alumínio extrudado permite acomodar uma grande variedade de detectores magnéticos na ranhura e montados em suportes.
O cilindro padrão é equipado com amortecimento pneumático e juntas NBR, a pedido pode ser fornecido com juntas de poliuretano.
Características técnicas do cilindro pneumático:
- Fabricante: Metal Work.
- Referência do fabricante: 1213320075CN (1210320075CN - 121A320075CN)
- Diâmetro & Curso: .32x75 mm
- Tipo: Cilindro pneumático de duplo efeito
- Amortecedor: pneumático.
- Tipo fluido: Ar com ou sem lubrificação
- Padrão de fabricação: ISO 15552 (Ex ISO 6431)
- Pressão máxima de funcionamento: 10 Bar
- Tipo de juntas: NBR
- Temperatura de operação: -10oC a +80oC.
- Tipo de construção: Haste de aço cromado, camisa de alumínio
- Tamanho da rosca da conexão de ar: G 1/8"
- Rosca de haste: M10x1.25
- Força máxima teórica que pode desenvolver o cilindro em impulso:
- Pressão 5 kg/cm2: 40,2.
- Pressão 6 kg/cm2: 48,3.
- Pressão 7 kg/cm2: 56,3.
- Força máxima teórica que pode desenvolver o cilindro para tração:
- Pressão 5 kg/cm2: 34,6.
- Pressão 6 kg/cm2: 41,5.
- Pressão 7 kg/cm2: 48,4.
Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
Para expandir as informações, você pode baixar a folha de dados clicando na guia "Arquivos Adjuntos"
