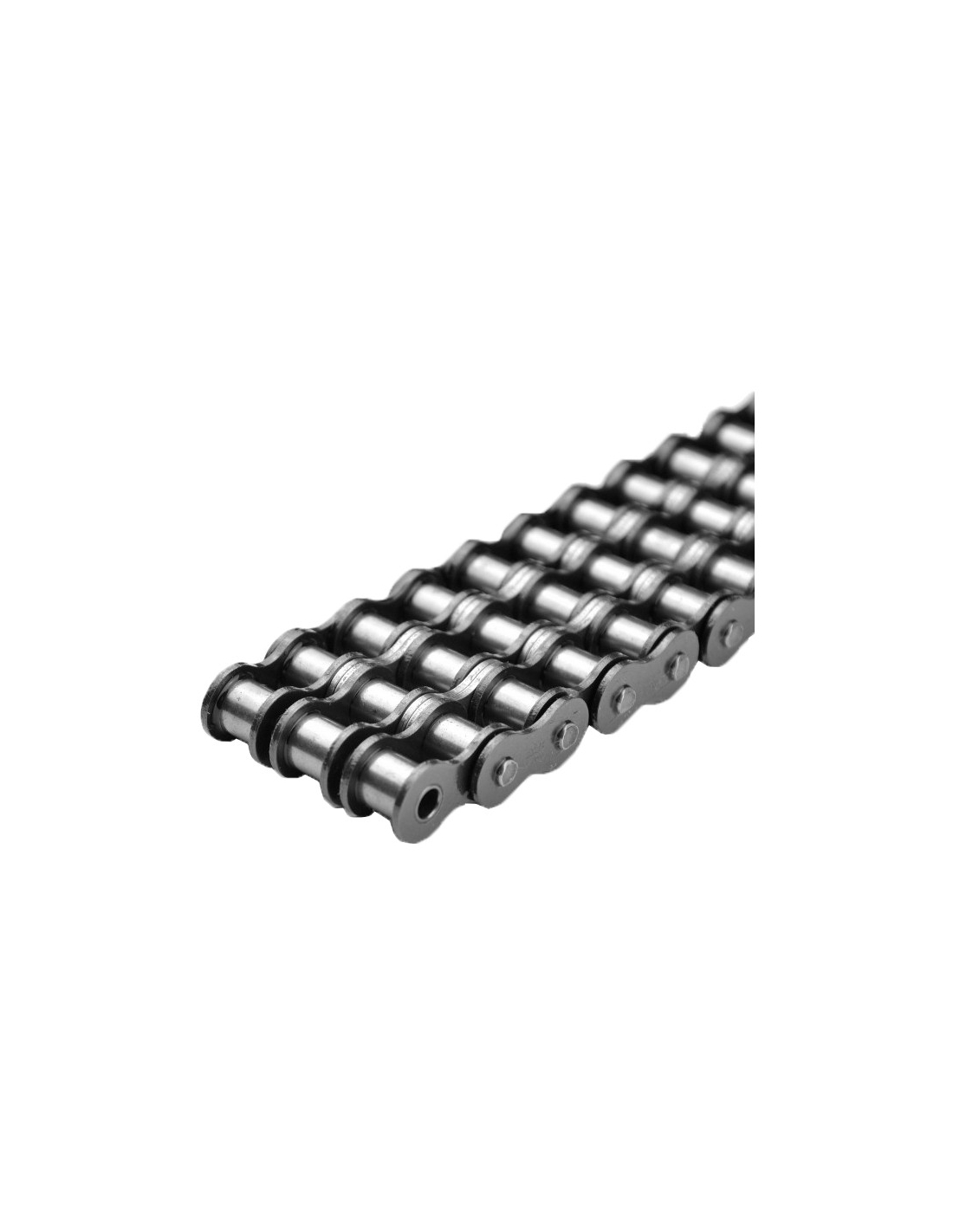

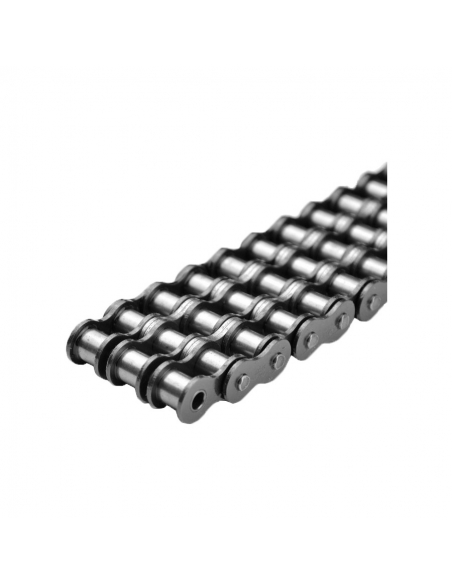

Cadeia de rolo de passo triplo 31.75 1 1/4 20B-3 DIN 8187

Cadeia de rolos de acordo com as exigências do ISO DIN 8187.

Uma corrente de rolo é uma série de rolamentos conectados por malhas (placas), grande versatilidade e durabilidade em ambientes com muita poeira, óleo, água, graxas, etc... O correntes desenvolve transmissão de energia síncrona, sem deslizamento, e a eficácia da transmissão não depende da tensão transmitida.

Eles podem ser usados em uma ampla gama de aplicações industriais e gerais, motores, compressores, prensas de impressão, transportadores, agricultura....

Características:

• Fabricante: ISB
• Referência: 20B-3
• Venda por embalagem de 5 metros de corrente.
• Passo (P): 31,75
• Diâmetro do rolo (d₁): 19,05 mm (máx)
• Largura interna (b₁): 19,58 mm (min)
• Diâmetro do eixo (d₂): 10,19 mm (máx)
• Duração da união
  • (L): 114,55 mm (máx)
  • (Lc): 121,20 mm (máx)
• Altura da malha (h₂): 26,42 mm
• Espessura da malha (t/T): 4,60/3,60 mm
• Largura entre eixos: 36,45 mm
• Carga mínima de quebra (Q ISO/DIN) 250,00 kN
• Carga média de quebra (Q₀): 276,20 kN
• Peso aproximado: 10,82 kg/m

(*) Sob condições corretas de lubrificação.

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha técnica clicando na guia "Arquivos Adjuntos"
